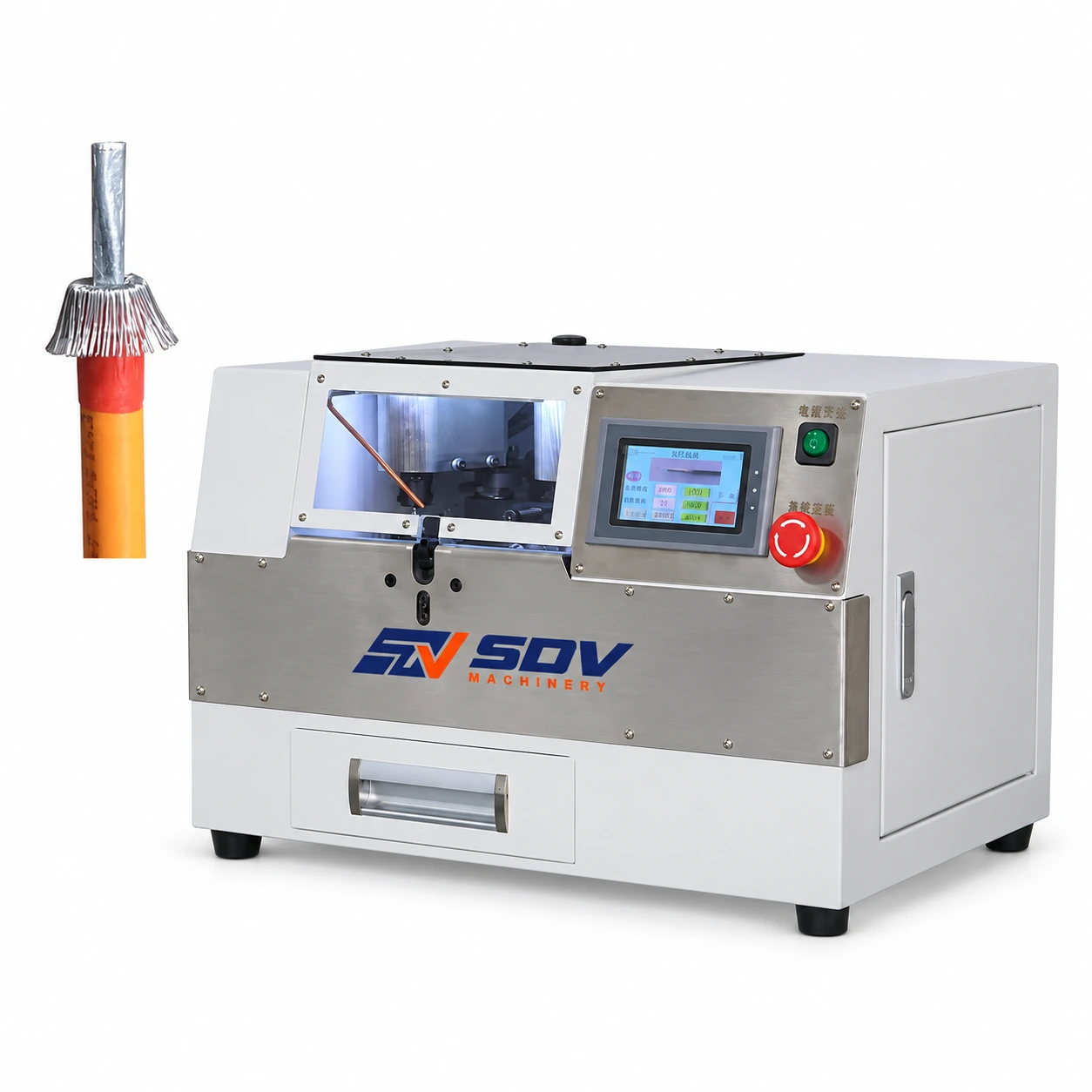

自动钢丝屏蔽编织刷、切割及折叠机（线径3.0–9.0毫米） EW-1060

描述

特色

● 三步流程：刷、剪、折叠——一个周期完成

EW-1060刷洗裸露的屏蔽编织带以对齐并分离编织股，将编织线剪成预定长度，然后将剩余编织部分折叠回电缆套上——完成这一自动化流程。将编织线向后折叠（而不是修剪平整或完全取出）可以保持一段固定且固定的屏蔽材料与护套表面接触，这是当屏蔽编织体本身需要夹紧或接地时，而不是通过单独的排水线连接时，这种终端几何形状是首选的。

● 可选择折叠长度 — 3mm、5mm、6mm 或 8mm

折叠编织长度可从四种预设选项中选择：3mm、5mm、6mm或8mm，使成品编织终端匹配连接器或屏蔽硬件所需的夹具或接触几何形状。这种基于预设的选择（而非完全连续的调整）通过触摸屏加快了不同线缆规格的切换速度。

● 脚踏开关操作，集成废物封闭

脚踏开关启动了循环，保持操作员双手自由，方便在加工过程中定位和握住钢索——这在处理接近3.0mm下限的细钢索时尤为重要，因为精准的手部定位会影响刷子和切割对准。一体化的垃圾接收箱在金属编织物落下时捕捉其碎片，防止在未加防护的情况下切割时，松散锋利的金属屑溅起水花和工作区污染。

● 高清触摸屏带保护罩

所有工艺参数均在高清数字触摸屏上设置，刷刷和切割机构上有保护盖，既保证操作安全，也便于安装。这种组合满足了快速参数切换和自动化循环期间对旋转刷子和切削元件的操作员保护的需求。

应用范围

移动设备快充线和USB数据线生产

USB-C和专有快充线越来越多地采用屏蔽数据导体，以满足在更高充电电流和数据传输速率下的电磁干扰抑制要求。EW-1060的3.0–9.0毫米范围涵盖了这些消费级充电线结构的典型线径，折叠的编织线为线缆连接器壳体提供了干净的屏蔽终端。

屏蔽网络与以太网线终端

屏蔽双绞线（STP/SFTP）网络电缆（Cat6、Cat6A）在RJ45屏蔽插孔终端的连接器端需要编织屏蔽准备。EW-1060的刷子-切-折后顺序产生了连接件接地接触所需的稳定编织几何形状，从而实现可靠的屏蔽连续性。

信号传输与仪表屏蔽电缆

工业信号传输电缆和仪器布线采用编织屏蔽结构，以防止对敏感测量和控制信号的电磁干扰。EW-1060可选择的折叠长度（3/5/6/8毫米）可适应不同仪器连接器标准中规定的不同屏蔽终端几何形状。

汽车屏蔽传感器和通信电缆线束

汽车应用中的屏蔽传感器电缆和车载通信电缆（CAN、LIN总线屏蔽变体）需要对接地夹或屏蔽夹终端的编织屏蔽准备工作。700–1000 pc/h的吞吐量支持了汽车一级传感器电缆子装配线典型的生产量。
