Особенности
● Трёхэтапный процесс: расчистка, резка, складывание — за один цикл

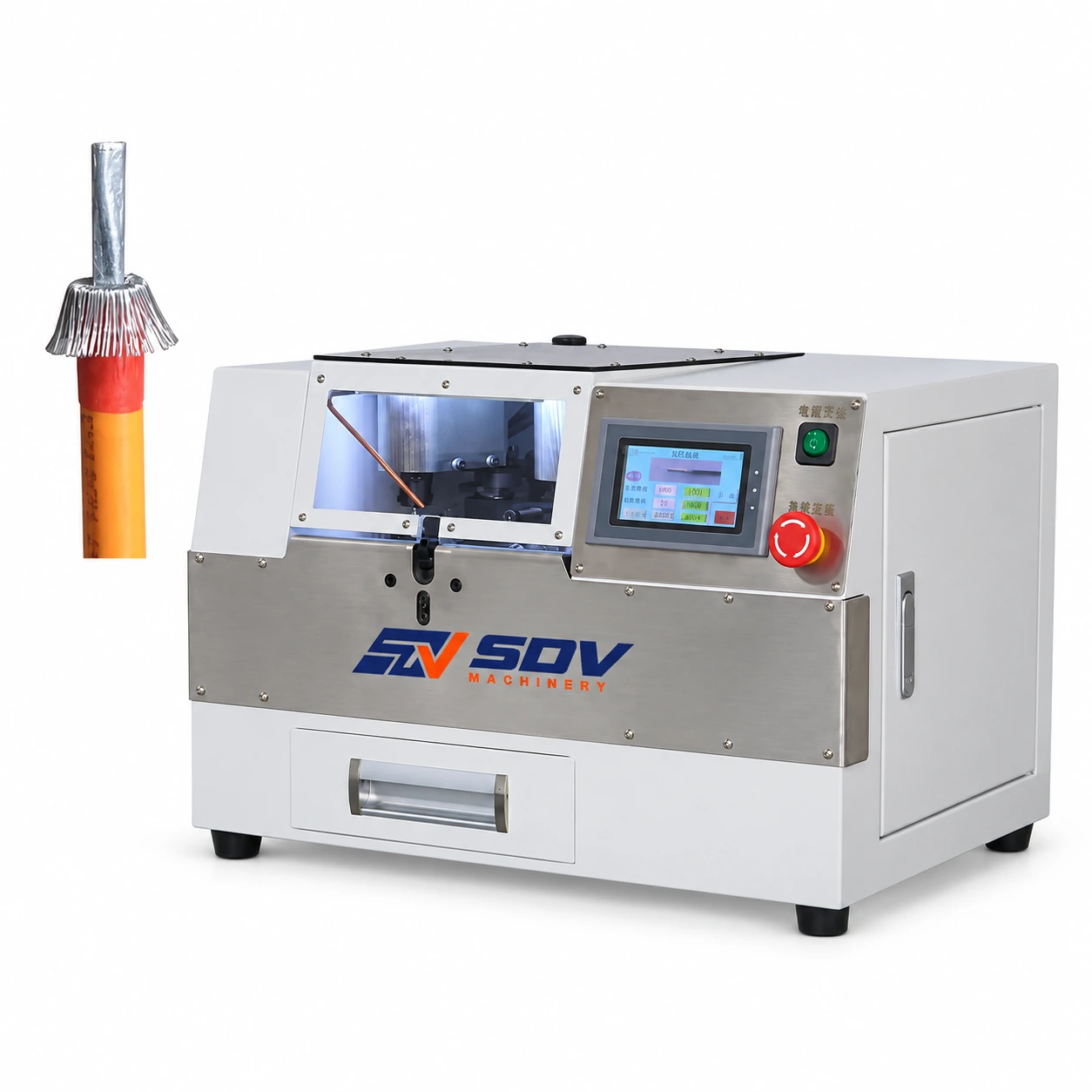

EW-1060 расчёсывает открытую защитную косу, чтобы выровнять и разделить плетёные нити, нарезает косу до заданной длины, затем оставшуюся часть обратно загибает поверх кабельной оболочки — всё это в рамках одного автоматического цикла. Загибание косы назад (вместо того чтобы подравнивать её заподлицо или полностью снимать) сохраняет чёткий, надёжно закреплённый участок защитного материала в контакте с поверхностью оболочки, что является предпочтительной геометрией окончания, когда сам защитный плетёж зажимается или контактируется для заземления, а не соединён отдельным сливным проводом.
● Выбираемая длина складывания — 3 мм, 5 мм, 6 мм или 8 мм
Длина загнутой обратно плетки может быть выбрана из четырёх предустановленных вариантов: 3 мм, 5 мм, 6 мм или 8 мм, что позволяет готовой концизе соответствовать конкретной геометрии зажима или контакта, необходимой используемому соединителю или защитному оборудованию. Этот выбор на основе предустановленных настроек (а не полностью непрерывная регулировка) ускоряет переключение между различными спецификациями кабеля с помощью сенсорного экрана.
● Работа с ножным переключателем с интегрированным удержанием отходов
Ножный переключатель запускает цикл, оставляя обе руки оператора свободными для позиционирования и удержания кабеля во время обработки — особенно важно при работе с тонкими диаметрами кабелей рядом с нижней границей 3,0 мм, где точное расположение рук влияет на выравнивание щётки и среза. Интегрированная коробка для приёма отходов захватывает обрезные металлические фрагменты при падении, предотвращая брызги и загрязнение рабочего пространства, которое образуют рыхлые острые металлические стружки при разрезании защитной плётки без содержания.
● Сенсорный экран высокого разрешения с защитной крышкой
Все параметры процесса устанавливаются на цифровом сенсорном экране высокого разрешения, с защитной крышкой на механизме чистки и резки для обеспечения безопасности работы и удобства доступа во время установки. Эта комбинация решает двойную задачу — быструю смену параметров и защиту оператора от вращающихся кисток и режущих элементов в автоматизированном цикле. Диапазон применения
Производство быстрозарядных кабелей мобильных устройств и USB-кабелей для передачи данных
USB-C и собственные кабели быстрой зарядки всё чаще оснащаются экранированными проводниками для подавления электромагнитных потоков при более высоких токах зарядки и скорости передачи данных. Диапазон EW-1060 3,0–9,0 мм охватывает диаметры кабелей, типичные для этих потребительских зарядных кабелей, при этом загнутая оплетка обеспечивает чистое завершение экрана для корпуса разъёма кабеля.
Экранированная сеть и завершение кабеля Ethernet
Экранированные скрученные парные сетевые кабели (STP/SFTP) (Cat6, Cat6A) требуют подготовки оплетённого экрана на концах разъёма для завершения экранированного разъёма RJ45. Последовательность EW-1060 с использованием кисти и сгибания обратно обеспечивает постоянную геометрию плетения, необходимую для надёжной непрерывности экрана через заземляющий контакт разъёма.
Кабель передачи сигнала и экранированного прибора
Промышленные кабели передачи сигналов и приборная проводка используют плетеные экраны для предотвращения электромагнитных помех на чувствительных измерительных и управляющих сигналах. Выбираемая длина складывания (3/5/6/8 мм) EW-1060 позволяет использовать различные геометрии завершения экрана, указанные в различных стандартах разъёмов приборов.
Автомобильный экранированный датчик и жгут коммуникационных кабелей
Экранированные сенсорные кабели и транспортные коммуникационные кабели (варианты CAN, LIN-шины с экранированием) в автомобильных приложениях требуют постоянной подготовки защитного щита для заземляющего зажима или зажима. Пропускная способность 700–1 000 шт/ч поддерживает производственные объёмы, типичные для автомобильных подсборочных кабелей датчиков первого уровня.
