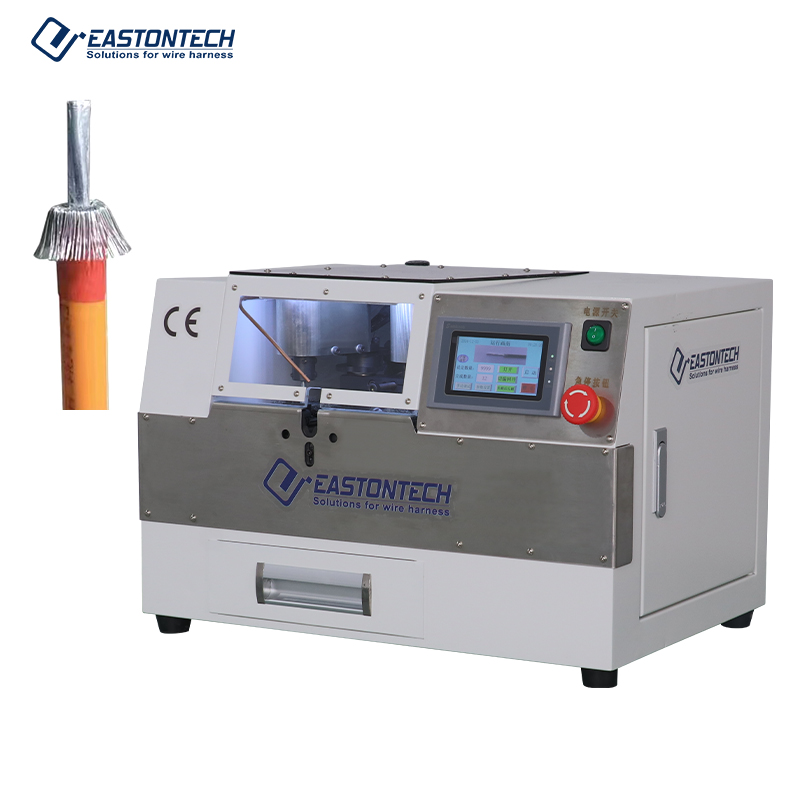

स्वचालित केबल शील्ड ब्रैड ब्रशिंग, कटिंग और फोल्डिंग बैक मशीन (वायर ओडी 3.0-9.0 मिमी) EW-1060

विवरण

विशेषता

● तीन-चरणीय प्रक्रिया: ब्रश, कट, बैक फोल्ड - एक चक्र में

EW-1060 बुने हुए किस्में को संरेखित करने और अलग करने के लिए उजागर ढाल ब्रैड को ब्रश करता है, ब्रैड को प्रोग्राम की गई लंबाई में काटता है, फिर शेष ब्रैड सेक्शन को केबल जैकेट के ऊपर वापस मोड़ता है - सभी एक स्वचालित चक्र के भीतर। ब्रैड को वापस मोड़ना (इसे फ्लश करने या इसे पूरी तरह से हटाने के बजाय) जैकेट की सतह के संपर्क में ढाल सामग्री की एक परिभाषित, सुरक्षित लंबाई रखता है, जो कि पसंदीदा समाप्ति ज्यामिति है जब ढाल ब्रैड को एक अलग नाली तार के माध्यम से जुड़े होने के बजाय ग्राउंडिंग के लिए क्लैंप या संपर्क किया जाएगा।

● चयन योग्य फोल्ड-बैक लंबाई - 3 मिमी, 5 मिमी, 6 मिमी, या 8 मिमी

मुड़ा हुआ ब्रैड की लंबाई चार प्रीसेट विकल्पों में से चयन योग्य है: 3 मिमी, 5 मिमी, 6 मिमी, या 8 मिमी, जिससे तैयार ब्रैड समाप्ति को उपयोग में आने वाले कनेक्टर या परिरक्षण हार्डवेयर के लिए आवश्यक विशिष्ट क्लैंप या संपर्क ज्यामिति से मेल खाने की अनुमति मिलती है। यह प्रीसेट-आधारित चयन (पूरी तरह से निरंतर समायोजन के बजाय) टचस्क्रीन का उपयोग करके विभिन्न केबल विनिर्देशों के बीच बदलाव को गति देता है।

● एकीकृत अपशिष्ट नियंत्रण के साथ फुट स्विच ऑपरेशन

एक फुट स्विच चक्र शुरू करता है, प्रसंस्करण के दौरान केबल को स्थिति और पकड़ने के लिए दोनों ऑपरेटर हाथों को मुक्त रखता है - विशेष रूप से महत्वपूर्ण जब 3.0 मिमी निचली सीमा के पास ठीक केबल व्यास के साथ काम करना जहां सटीक हाथ की स्थिति ब्रश और कट संरेखण को प्रभावित करती है। एक एकीकृत अपशिष्ट प्राप्त करने वाला बॉक्स कटे हुए धातु के ब्रैड के टुकड़ों को पकड़ता है क्योंकि वे गिरते हैं, जिससे स्पलैश और कार्यक्षेत्र संदूषण को रोका जा सकता है जो ढीले, तेज धातु की छीलन बनाते हैं जब ढाल ब्रैड को बिना रोकथाम के काटा जाता है।

● सुरक्षात्मक आवरण के साथ हाई-डेफिनिशन टचस्क्रीन

सभी प्रक्रिया मापदंडों को एक हाई-डेफिनिशन डिजिटल टचस्क्रीन पर सेट किया गया है, जिसमें सेटअप के दौरान परिचालन सुरक्षा और आसान पहुंच दोनों के लिए ब्रशिंग और कटिंग तंत्र पर एक सुरक्षात्मक आवरण होता है। यह संयोजन स्वचालित चक्र के दौरान घूमने वाले ब्रश और काटने वाले तत्वों से तेजी से पैरामीटर परिवर्तन और ऑपरेटर सुरक्षा की दोहरी आवश्यकता को संबोधित करता है।

आवेदन रेंज

मोबाइल डिवाइस फास्ट-चार्जिंग केबल और यूएसबी डेटा केबल उत्पादन

यूएसबी-सी और मालिकाना फास्ट-चार्जिंग केबल उच्च चार्जिंग धाराओं और डेटा ट्रांसफर दरों पर ईएमआई दमन आवश्यकताओं को पूरा करने के लिए परिरक्षित डेटा कंडक्टरों को तेजी से शामिल करते हैं। EW-1060 की 3.0-9.0 मिमी रेंज इन उपभोक्ता चार्जिंग केबल निर्माणों के विशिष्ट केबल व्यास को कवर करती है, जिसमें फोल्ड-बैक ब्रैड केबल के कनेक्टर हाउसिंग असेंबली के लिए एक साफ ढाल समाप्ति प्रदान करती है।

परिरक्षित नेटवर्क और ईथरनेट केबल समाप्ति

शील्डेड ट्विस्टेड पेयर (STP/SFTP) नेटवर्क केबल (Cat6, Cat6A) को RJ45 शील्डेड जैक टर्मिनेशन के लिए कनेक्टर सिरों पर ब्रैड शील्ड तैयार करने की आवश्यकता होती है। EW-1060 का ब्रश-कट-फोल्ड-बैक अनुक्रम कनेक्टर के ग्राउंडिंग संपर्क के माध्यम से विश्वसनीय ढाल निरंतरता के लिए आवश्यक सुसंगत ब्रैड ज्यामिति का उत्पादन करता है।

सिग्नल ट्रांसमिशन और इंस्ट्रूमेंटेशन परिरक्षित केबल

औद्योगिक सिग्नल ट्रांसमिशन केबल और इंस्ट्रूमेंटेशन वायरिंग संवेदनशील माप और नियंत्रण संकेतों पर विद्युत चुम्बकीय हस्तक्षेप को रोकने के लिए लट शील्ड निर्माण का उपयोग करते हैं। EW-1060 की चयन योग्य फोल्ड-बैक लंबाई (3/5/6/8 मिमी) विभिन्न इंस्ट्रूमेंटेशन कनेक्टर मानकों में निर्दिष्ट विभिन्न शील्ड टर्मिनेशन ज्यामिति को समायोजित करती है।

ऑटोमोटिव शील्डेड सेंसर और संचार केबल हार्नेस

मोटर वाहन अनुप्रयोगों में परिरक्षित सेंसर केबल और इन-व्हीकल संचार केबल (CAN, LIN बस परिरक्षित वेरिएंट) को ग्राउंडिंग क्लिप या शील्ड क्लैंप समाप्ति के लिए लगातार ब्रैड शील्ड तैयारी की आवश्यकता होती है। 700-1,000 पीसी/घंटा थ्रूपुट ऑटोमोटिव टियर 1 सेंसर केबल सब-असेंबली लाइनों के विशिष्ट उत्पादन मात्रा का समर्थन करता है।
