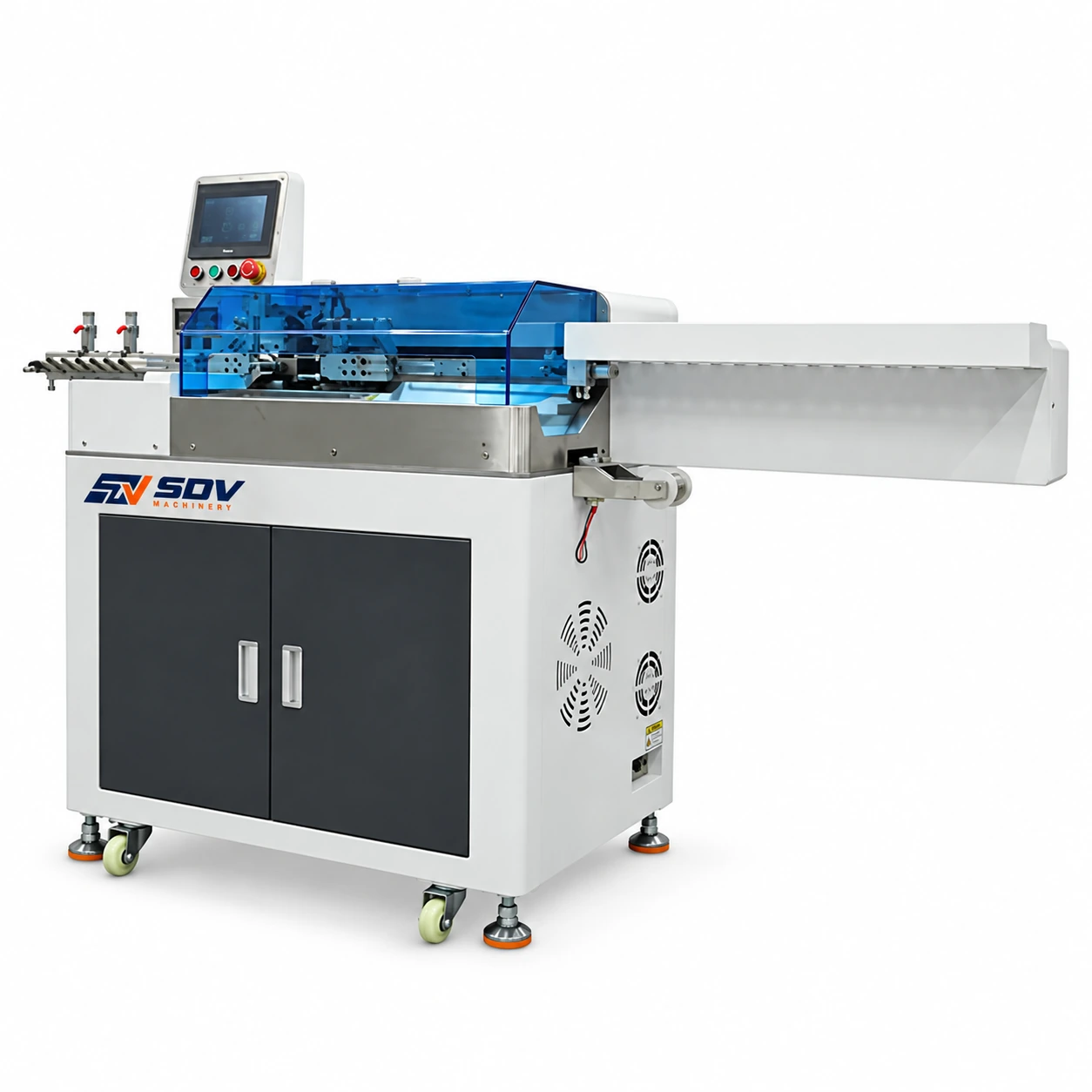

自动多线双头剥锡机（5–8线 / AWG32–16） EW-8015

描述

特色

● 5–8根线同时连接——真正的并行吞吐量

EW-8015在单次机器循环内并联送电、切断、剥线和接线5到8根导线。在15,000–20,000 pc/h的运行速度下，这种并行架构意味着一台机器生产10万台只需5–7小时——而单线锡机在单个周期速度相当的情况下只需3–5天。标准配置为5根导线;最多可定制8根线。

● 双头双头条和锡片一次循环

每根线的两端在同一自动循环内剥离并镀锡——无需重新定位或第二次通针操作。这种双头双端加工是EW-8015实现15,000–20,000 pc/h的主要原因：每个机器循环同时在所有5–8条线路上生产一个完全成品的线材组合，剥皮和镀锡步骤之间无需进行中工作。

● 所有线位的锡涂层质量一致

焊槽温度、凹槽深度和停留时间均由PLC控制，在整个5–8线阵列中均保持一致。这确保每个焊丝位置都采用相同的锡涂层厚度和覆盖度——避免了手动或半自动锡台上因操作技术和疲劳而导致凹槽一致性的间隙差异。

● 可选CCD检测和CFM以实现质量可追溯性

CCD目视检查每次周期都核实条材长度、绝缘位置和锡覆盖情况。可选的压接力监控器（CFM）记录工艺参数以实现生产可追溯性。这两种选项对于需要IATF 16949生产标准下每周期质量文件的汽车和电动汽车客户都适用。

应用范围

消费电子多线束生产

用于消费电子的连接器线束——USB集线器、电机驱动板、显示模块和传感器组件——使用5–8根AWG22–AWG28线，需要在板对板或线对连接器组装前进行双端镀锡。EW-8015的并行处理消除了传统镀锡线上连续单线锡封瓶颈，这限制了这些高混合、高产量产品的通量。

家用电器内部布线

电器电机连接、加热元件引脚和控制板布线使用AWG18至AWG22的5–8线组，其中双端锡层为PCB焊接和螺丝端子连接质量提供电器可靠性标准所需的质量。15,000–20,000 pc/h的吞吐量与单线锡机无法承受的家电生产线转速相匹配。

电动汽车和汽车辅助线束

电动汽车和汽车电子中的辅助控制和通信布线使用 AWG22–AWG16 线群，锡涂层质量的一致性直接影响连接器接触电阻和长期连接可靠性。EW-8015 PLC控制的均匀倾覆参数覆盖所有8个线位，结合可选的CCD检测，满足汽车一级线束供应商的质量文件要求。
