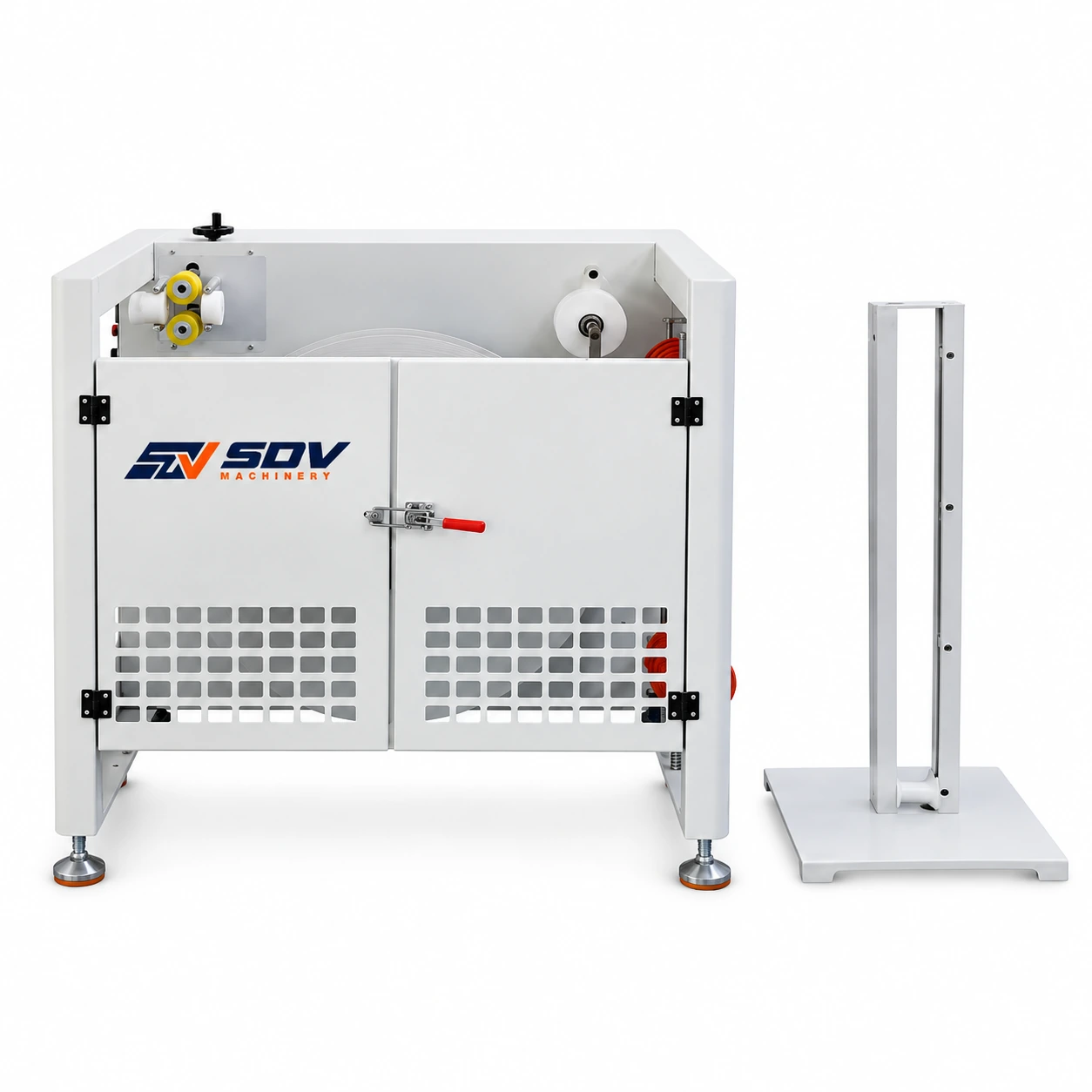

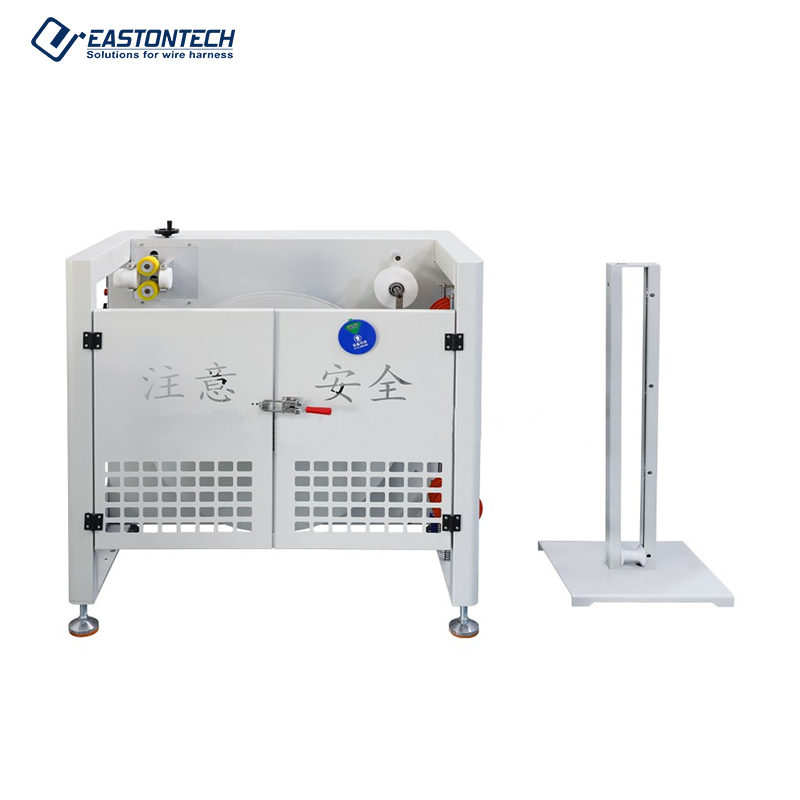

垂直波纹管送料机（最大30公斤） EW-14K

描述

特色

● 大直径波纹管线圈的垂直轴旋转

EW-14K通过水平安装的线圈托盘供电，线圈托盘沿垂直轴旋转——这对于大直径波纹管道来说是正确的方向，这种管道是平盘而非绕在梭芯上的。这种垂直旋转几何结构防止了波纹管从安装在水平卷筒支架上的线圈中拉出时发生的扭转和打折，保持管子的方向一致，并将进料张力传递到下游切割或冲压机中。

● 自动制动检测——防止机器停止时管子溢出

供给系统采用自动制动检测，当下游机器停止拉管时，会断开驱动并施加制动。这样可以防止管子在托盘的旋转惯性下继续展开，避免在送料机和下游机器之间产生松弛环，导致重启时卡住。当下游机器恢复抽油时，匹配释放功能会自动重新接入进料。

● 全量产线圈格式的最大载荷30公斤

最大托盘容量为30公斤，托盘直径800毫米，宽度300毫米，EW-14K能够适应汽车波纹导管批量供应的全尺寸线圈格式——通常该尺寸的标准波纹管每盘管可达50–100米标准瓦楞管——无需在安装前将线圈分割成更小的部分。

应用范围

● 汽车线束波纹管道供电

汽车车身和发动机线束使用波纹保护导管作为主要的钢丝束套管方式。EW-14K将该导管从散装生产线圈输送至波纹管切割机、波纹管冲孔切割机或波纹管插入机——取代了手动操作线圈，避免高周期生产线上导致管子弯曲、操作人员疲劳和进料张力不均。

● 工业布线织机导管生产

工业控制柜织机布线和电缆管理系统使用波纹管道保护电缆束。EW-14K的30公斤承重可承受工业布线应用中较大直径的波纹导管（外径20–40毫米），因为线圈重量通常超过标准预供线架的承载能力。

● 波纹管冲孔与切割线集成

波纹管切割和冲孔机（如 EW-1340）需要稳定的无张力管供应以保持切割长度的精度。EW-14K的制动检测防止了送料机与切削机之间管子松弛的积累，避免气动波纹管切割线的进料长度变化和切削位置误差。
