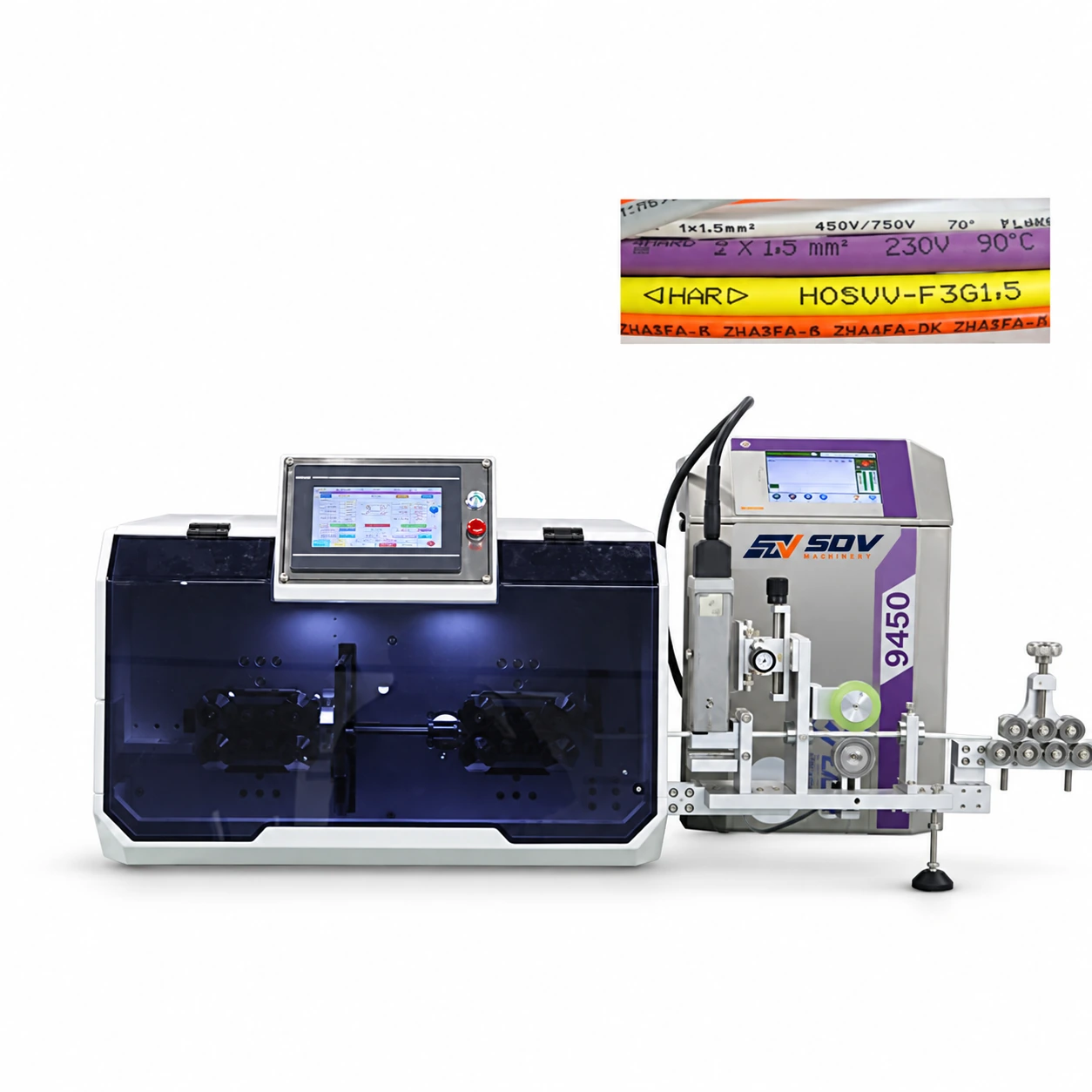

电缆切割、剥离和喷墨打印机（1–30mm² / 2–11芯） EW-05F+P

描述

特色

● 一体化切割、条带和喷墨打印，一周期完成

该EW-05F+P将切割、剥离和喷墨打印结合在一次自动化流程中完成——省去了传统电缆切割条线在剥离后需要单独标记的工作站。打印位置可自由编程，位于电缆外套表面的任意位置，允许在每个零件的同一位置应用批号、序列号、规格代码或条码，无需操作员干预。

● 16轮皮带传动，配备伺服叶片座

16轮驱动系统采用皮带供给，将夹紧力均匀分布在电缆套管上，在PVC和TPE护套多芯电缆上不留下压缩痕迹。伺服控制的刀片座将剥皮刀片定位到每层的编程深度——外套和单个内芯线——保持0.002×升切割公差，覆盖1–30mm²。

● 支持2–11根内芯线剥线（EW-05F+P）

EW-05F+P型处理内导线为2至11根的包覆电缆，在一次循环内剥离外层护套（I侧：10–150mm，II侧：10–80mm）和每根内芯线（每端1–50mm）。非标准电缆结构的定制配置可通过向Eastontech发送样品获得。

应用范围

● 线束电缆识别标记

线束组件越来越多地要求每根线或电缆都带有印刷识别标记，以实现可追溯性、电路识别以及符合IEC 62820和汽车原厂线束标签要求。EW-05F+P在切割条循环中施加所需的标记，省去了后续的标记步骤，这些步骤会增加传统线束生产线的周期时间和操作风险。

● 工业控制电缆与多芯护套电缆生产

用于PLC布线、仪表和机器控制面板的工业控制电缆（2–11芯，每导体1–16平方毫米）在端子连接前需进行护套剥除和每芯线材预备。该EW-05F+P通过集成电缆标记完成两项操作——适用于配电箱制造和机柜布线作业，电缆识别在布线计划中明确。

● 电动车和汽车屏蔽及多芯电缆，带可追溯标记

电动汽车BMS和ADAS组件中的多芯屏蔽电缆要求每根电缆的可追溯性识别，作为汽车一级供应商质量要求的一部分。EW-05F+P的可编程打印位置和±0.002×L切割公差符合IATF 16949标准的生产环境的尺寸和可追溯性要求。

● 信息通信与数据通信电缆准备

具备电容防护和屏蔽的多芯通信电缆在结构化布线安装时，既需要外套剥离，也需逐芯准备并标明电缆识别。EW-05F-1+P型仅处理带标记的护套剥离，预终端通信电缆组装时速度为700–750 pc/h。
