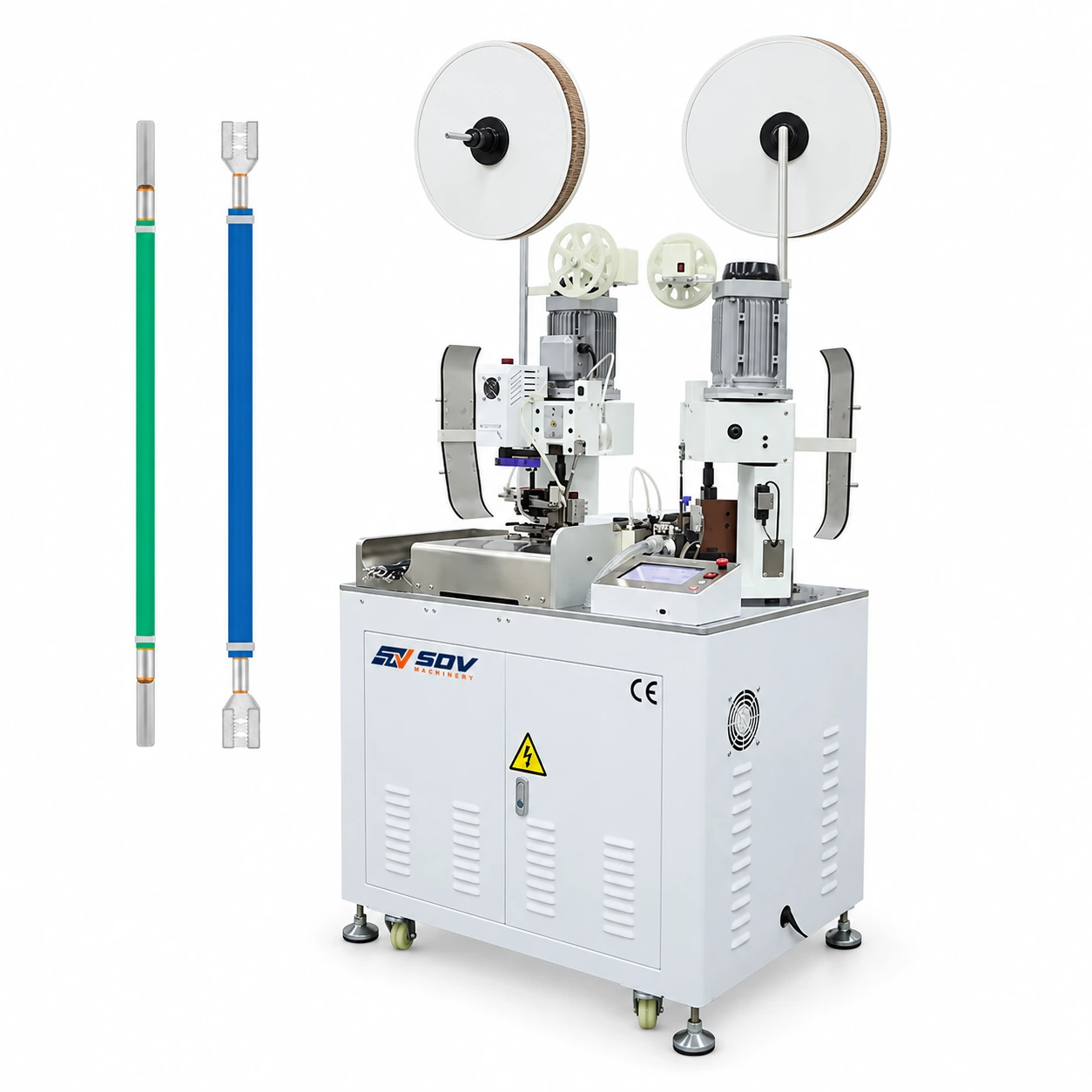

全自动双端线材切割、剥离及端子压接机（OD5.5毫米） EW-8105

描述

特色

● 全自动双端切割、剥离及压接循环

该EW-8105在一个自动化循环内同时完成两端的线材切割、剥离和端子压接——覆盖AWG30至AWG18线材，每小时可达3800条。这种双端功能消除了单头压接机所需的单独单端压接通道（以及线材间的重新定位），从而将线束子组件的处理时间减半，尤其是线束子组件在两端都终止的结构。

● 通用与迷你式涂抹器兼容性

电子控制的台式机型可接受大多数通用和迷你式应用器，适用于侧送和后送开放式枪管端子，行程为30毫米或40毫米。这种广泛的贴合器兼容性使EW-8105能够在无需定制刀具的情况下处理主要连接器制造商的终端系列——使用现有生产线上已服役的施用器。

● 快速切换的程序文件存储

切割长度、条长、压接力设置和贴合器配置均保存到编号程序文件中，可立即调用用于重复生产，无需手动重新校准。这在混合生产线束线中，在同一班次内切换多根线缆和端子组合时尤为重要。

● 内置线路跑线、低气压及压接误差检测

机器持续监测三种关键生产条件：线材运行（在未完成批次生产前停止）、低气压（防止压缩空气供应低于0.4–0.6MPa工作区间时压力压接）以及端子/压接错误（标记公差不符循环）。可选的压接力监测器（CFM）为需要IATF 16949级别质量可追溯性的客户增加了每周期力曲线的文档。

应用范围

汽车传感器与信号线束子组件

细尺寸的AWG30–AWG24传感器和信号线两端终止于连接器外壳，是标准EW-8105的主要应用。双端压接循环和3800 pc/h的吞吐量满足汽车Tier 1传感器线束子组件的高产量需求，该子组件通常两端线路会在同一线束上分别终止到不同的连接器系列。

电子与信息通信技术内部布线

计算机、电信设备和消费电子中的线对接头电缆组件使用AWG28–AWG22线，配备通用式接头，兼容JST、Molex及类似连接器端子系列。EW-8105的贴合器灵活性使其无需为每个连接器家族投入专门的工具即可在这些端子类型间切换。

工业控制面板与自动化布线

中轨 AWG24–AWG18 控制与信号布线在 PLC 机柜和自动化面板中受益于EW-8105的程序文件存储，使操作员能够在无需重新输入参数的情况下，调用每个面板中使用的每根线/端子组合的预设设置。

较重的功率和控制线应用（EW-8105-1）

EW-8105-1变体的AWG14–AWG24范围和5.5毫米外径容量，将覆盖范围扩展到电器、工业设备和汽车车身线束应用中的电源线和较重控制电缆——这些线径超出标准EW-8105实际工作范围。
