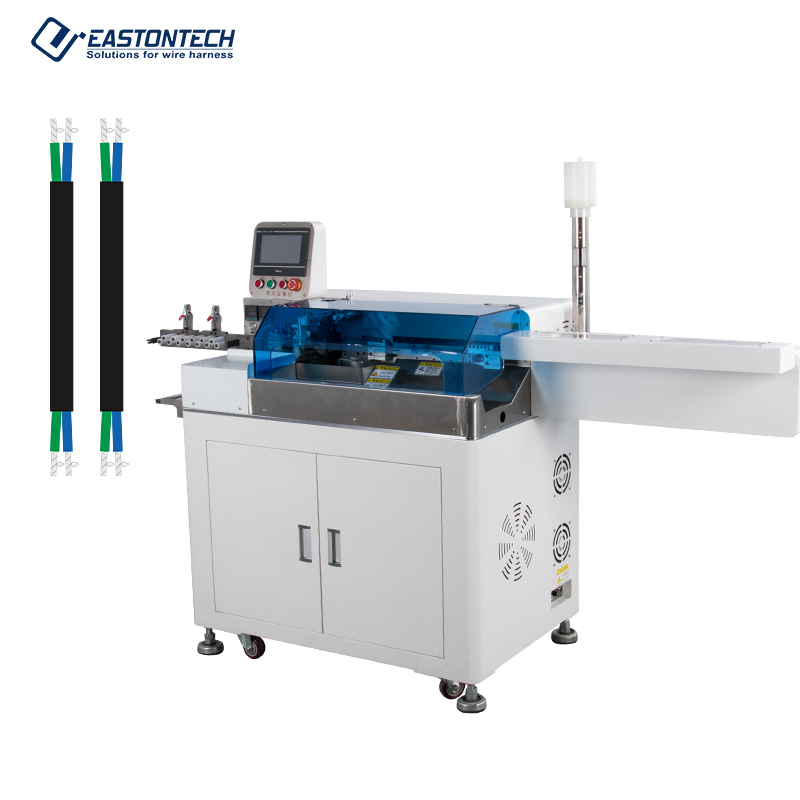

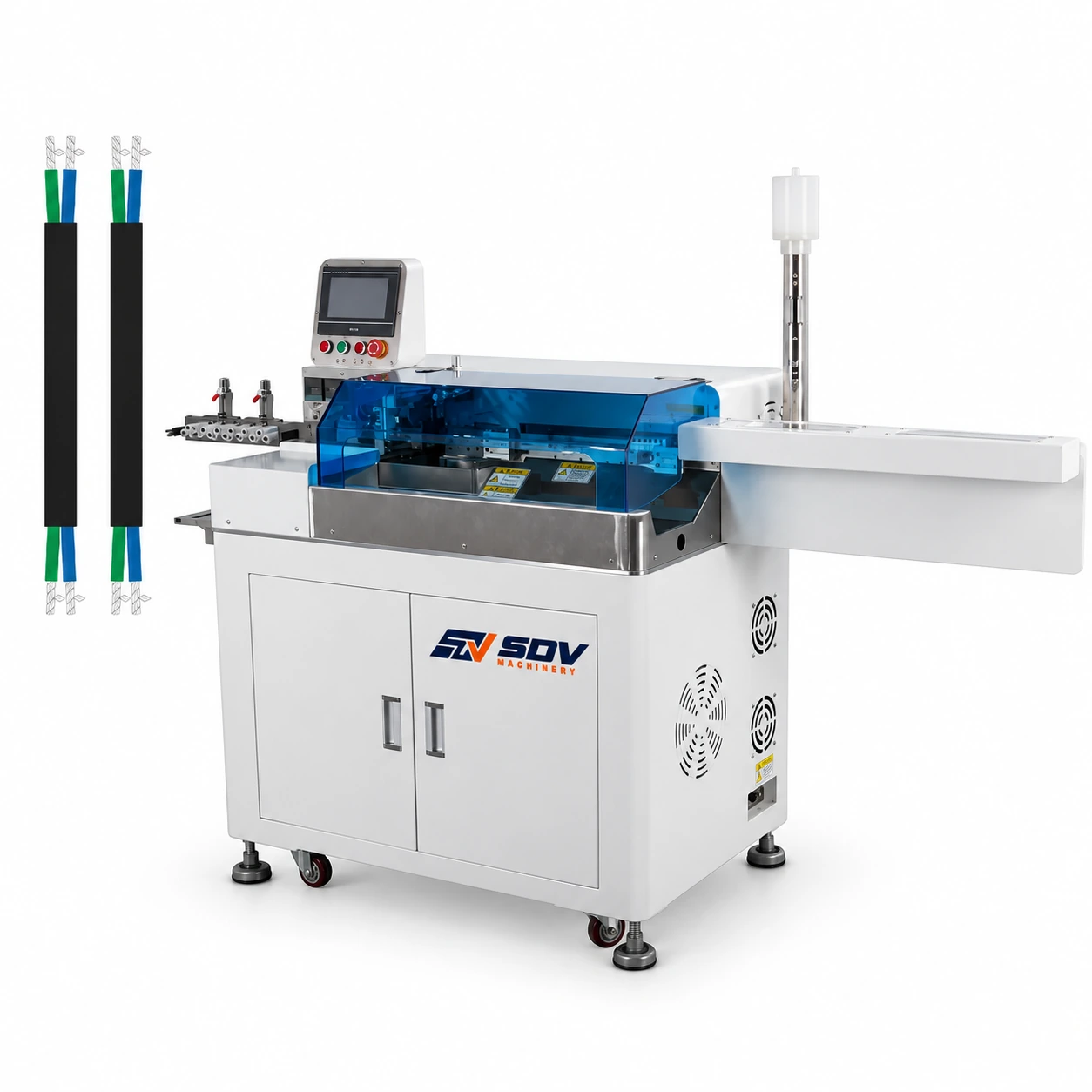

自动扁丝剥皮和镀锡机（AWG32–16） EW-8015-1

描述

特色

● 全平缆加工——一次切割、剥离、扭转和双端锡制

EW-8015-1处理双芯并行电缆的完整端部准备流程：剪裁至长度、单端或双端外绝缘剥离（全条或半条）、导线绞线扭转（1–15毫米）以及单端或双端焊锡浸泡——全部在一个自动化循环中完成。这种整合工艺消除了传统扁平电缆装配线中分离的剥离、扭转和镀锡工作站，将每根线材的处理步骤从三步减少到一步。

● 超短线剥除和双端镀锡能力

该EW-8015-1专门优化用于超短线材剥离和双端镀锡——处理切割长度从15毫米起（双面镀锡时最小），同时保持±0.03×升切割精度。这涵盖了PCB线对板组件和紧凑型电器内部布线中使用的极短引脚长度，这些线长受板上连接器间距限制。

● 15,000–20,000 pc/h，采用稳定的锡涂层质量

焊浴温度、浸凹深度和停留时间均由PLC均匀控制，覆盖两端线路。在每小时15,000至20,000件时，这种处理量比同型平缆的手工双端镀锡高出30–50倍，同时锡涂层厚度和覆盖范围一致，这是手工浸渍无法在整个生产班次中维持的。

应用范围

● 电源线与家电铅扁平电缆生产

H03VVH2-F和H05VVH2-F两芯并行电源线——用于消费电子充电器、家电电源线和延长线——在插头组装或PCB连接前，需要双头剥离和镀锡处理。EW-8015-1的15,000至20,000 pc/h吞吐量与专用电源线组装线的生产速率相当。

● 消费电子内部布线

用于消费电子产品内部连接的扁平线——扬声器引脚、电池连接、LED驱动线接线——在PCB焊接时需要剥离和镀锡的线端。EW-8015-1的超短线材能力（最低切割长度为15毫米，带双面镀锡）覆盖了密集PCB布局中使用的紧凑引脚长度。

● 家用电器和电机接线

AWG22–AWG18 中的双芯并行电缆用于电器电机连接、加热元件引脚和内部线束，PCB通孔和螺丝端子连接需要一致的双头镀锡。1–20毫米的剥离长度和1–15毫米的扭转长度涵盖了各种电器布线设计中使用的导线准备尺寸。

● 信息通信技术设备及充电线子组件

用于USB充电器、笔记本电脑电源适配器和物联网设备内部布线的扁平电缆组件采用AWG28–AWG24两芯并行电缆，其中双头镀锡是PCB焊盘焊接的标准连接方式。EW-8015-1的AWG32–AWG16系列涵盖了用于这些ICT子组件应用的细至中扁平电缆规范。
