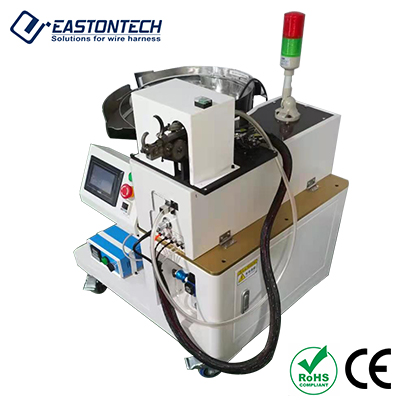

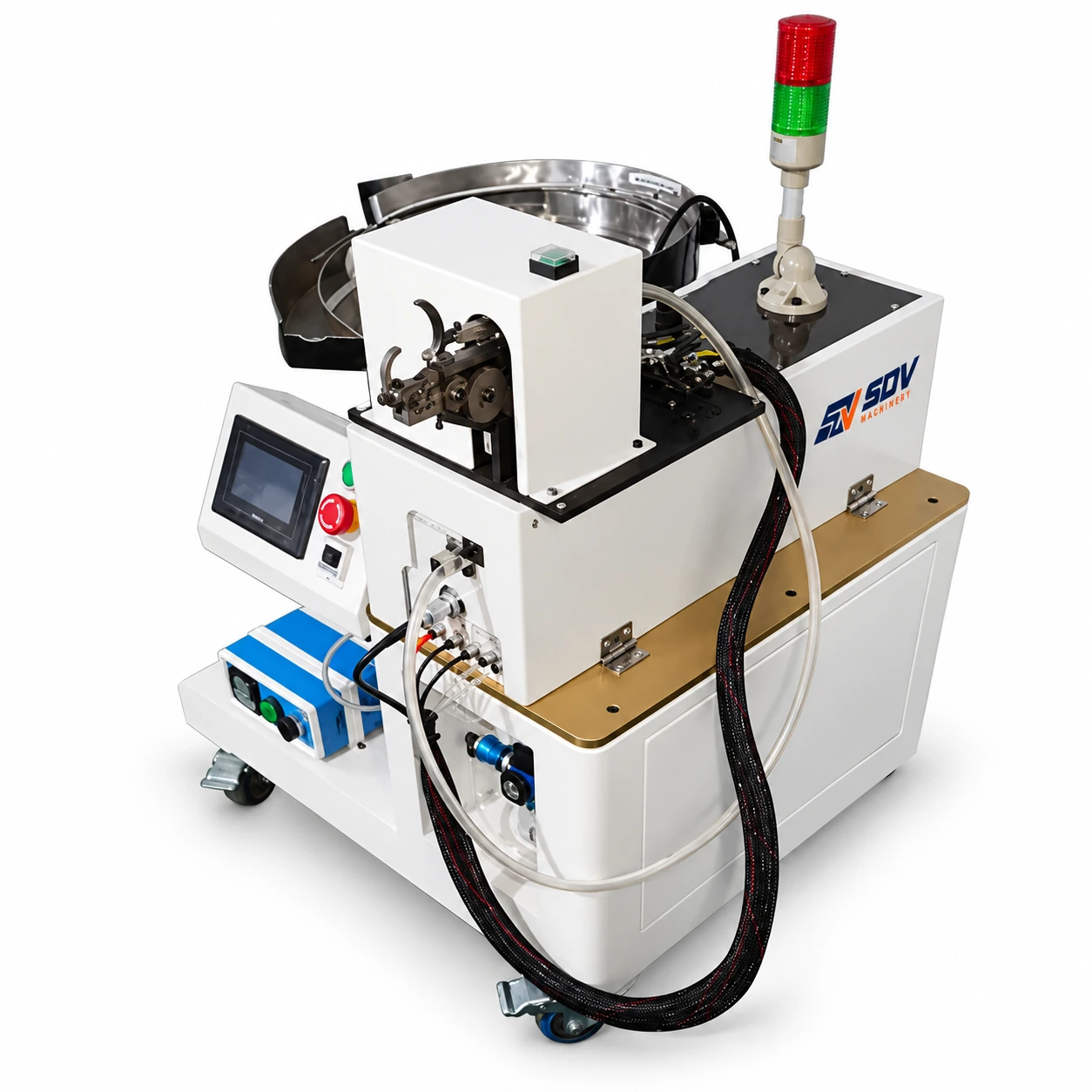

PV线（0.3–50毫米） 用高速尼龙枕木绑扎机 EW-23B-S

描述

特色

● 振动板自动供电——大容量太阳能电缆线路的持续吞吐量

一台容量为600件的定制振动板送料机，连续定向并输送最长200毫米的尼龙电缆枕木到绑扎站，省去了手动绑扎的步骤，这在手持工具上限制了通量。太阳能电站安装和光伏电缆线束制造在生产量中运行电缆捆绑，这种自动馈线能力是可行的直线工艺与瓶颈之间的区别——EW-23B-S能够在光伏绳索和干线电缆生产中持续维持0.5秒的绑接循环，贯穿长时间重复的捆绑运行。

● 0.5秒绑扎循环，张力可调，适用于PV电缆套（2–8kg）

每个绑扎循环——缠绕、张紧、锁定和修整——约在0.5秒内完成，支持长距离光伏电缆铺设所需的高通量绑接间隔。张力可调节范围为2至8公斤，使设置能够根据所用的电缆套材进行匹配——对于细小的光伏信号和通信电缆，在过度张力可能导致夹套变形的情况下，张力较轻;对于直流干电缆束和需要在户外热循环下牢固且长期稳固固定的串电缆组，张力较轻。

● 0.3–50毫米绑带直径——涵盖光伏电缆束的全部尺寸范围

单EW-23B-S覆盖从0.3毫米到50毫米的绑结直径，无需模具或模具更换——涵盖单根细光伏监测电缆，再到将多条绳索组合成一组的大型多根电缆主干。该系列消除了在光伏电缆线束组装不同阶段需要单独的绑结设备。

● 0.5–3.0毫米修剪尾部 — 耐用且无勾结的户外安装

张紧后，扎带尾部会自动修剪至0.5–3.0毫米，形成低矮的表面，在安装及多年户外暴露期间不会勾住电缆托盘、管道边缘或相邻电缆线路。这对于光伏电缆线束来说是一个有意义的质量细节，因为手工绑扎工具留下的长或锋利绑带尾是现场安装太阳能阵列中电缆护套轻微磨损的常见原因。

● 独立绑定站带触摸屏，实现快速光伏产品切换

绑接机构位于独立于供电和控制电子设备的专用站位，简化了处理长距离光伏电缆布线的操作员的束线定位。触摸屏控制允许在切换不同光伏电缆束径或项目规格时，快速调整张力、拉线长度和产量数。

应用范围

太阳能串线与主干电缆捆绑

将单个太阳能板串联成串联的光伏绳索，以及将多根线合并至合路器箱或逆变器的较大干线缆，都需要定期使用尼龙绑带以管理电缆和减轻应力。EW-23B-S的0.5秒周期和0.3–50毫米的直径范围涵盖了单根绳索绑接以及太阳能电缆线束生产中较大的主干束整合步骤。

太阳能发电站电缆线束预组装

公用事业规模和商业太阳能安装越来越多地使用工厂预装的电缆线束——预剪、预终端和预捆绑电缆组，运送到现场以便快速现场安装。EW-23B-S的振动板自动供给和600件容量支持了大量重复的绑扎作业，以太阳能EPC承包商所需的通量生产这些预组装线束套件。

屋顶及住宅太阳能电缆管理

住宅和商业屋顶太阳能安装使用较短的光伏电缆线路，需要在面板接合点和屋顶电缆托盘处安全捆绑。EW-23B-S可调节的2–8公斤张力和干净的0.5–3.0毫米修剪尾部，打造出整洁专业的线缆管理效果，适合明显的屋顶安装。

光伏合路箱与逆变器输入电缆捆绑

多根直流输入电缆在合路盒或串联逆变器处汇聚时，需要在最终连接前将电缆捆绑并布线成有组织的电缆组。EW-23B-S最大50毫米的绑结直径，能够容纳这些较大的合并电缆束，使多根绳索汇聚处。
