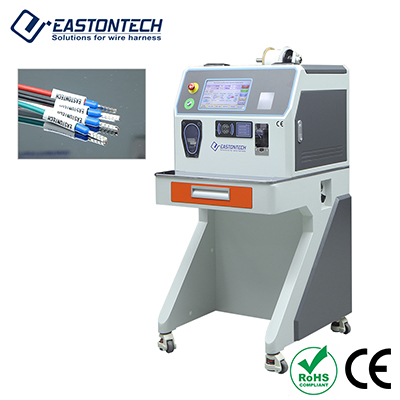

用于带数字管端子的伺服压接机 EW-9825

规格

模型

EW-9825

控制方法

10英寸人机界面，电气集成控制

操作模式

回报感应自动触发和手动操作触发

踏板

可以安装

线材规格

大多数电线，如房车电线，规格为0.3至6平方毫米（目前小于0.5平方米的电线需使用材料夹具）。

数字管规格

0.5至6个方形PVC套筒，可打印管长10至40毫米

数字管印刷

该带具有热传导功能，可以装载50米和100米的散装带。

印刷内容

屏幕输入和USB下载，支持中英文字符打印，内容可双面打印。

终端规格

0.3（定制）0.5至6方格;端子绝缘子长度在11毫米以内，导体长度在20毫米以内。

剥线和数字管插入

切割长度为6-30毫米，插入位置可通过电机调节控制，免除手动机械限位调节。

剥皮方法

旋转剥离、平行剥离、旋转扭转，方向可以是正向和反向。

终端供电

振动板供给，一块板供通用，只需简单调整即可。

压接形状

正交四边压接、伺服电机压接、压接高度可随意调节;压接形状可用专用压接模具进行定制。

替代产品

手动更换不同规格的数字管和端子，调整振动板，选择原始参数，并控制内存参数调用。

产能

单个产品约3.2秒，具体时间可能因线材而异。

自动检测

各种操作测试包括检查是否有色带、是否有数字管、拆除导线、检查是否有端子等。

动力

1500W

气体来源

0.5-0.6Mpa（请使用稳定、干净且干燥的空气源）。

工作温度和湿度

0~35°C（机器环境温度），30~80%的HR（无冷凝）。

机械维度

W600mm（前宽）×L650mm（前后深度）×H1200mm（高度）（不包括突出部分）

机车重量

140公斤
