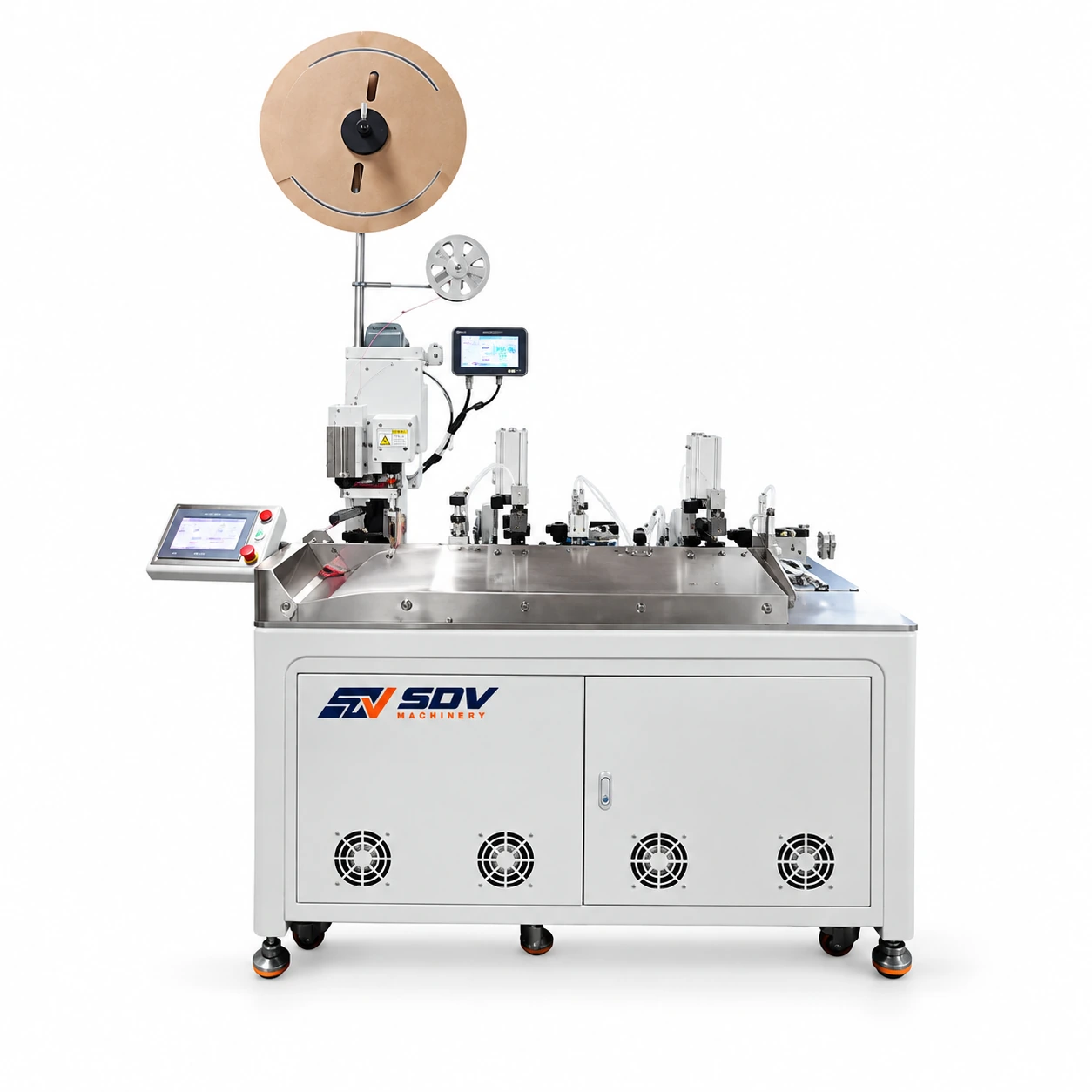

全自动三线接头端子压接和镀锡机 EW-9570

描述

特色

● 创新三线接头集成：通过将三根不同的线合并为单一端子压接（接头压接），实现复杂线路布线的全自动化，同时对剩余三端实现同步剥离、扭转和焊锡封接。

● 宽轨细线校准：普遍处理从AWG 30到AWG 16的精密和中规电子线路，可编程处理长度从51毫米到99999毫米不等。

● 高级运动控制卡架构：由高响应专用运动控制卡（取代标准PLC）驱动，可控制标准水平和直接送料OTP端子模具，驱动微调至0.01毫米分辨率（最大切割深度5.50毫米）。

● 四轮同步送线：集成四轮同步送丝机，保持线张力稳定且优化，完全防止多线同步时线滑、拉伸或外套磨损。

● 稳定高产出：工业生产速度约为1200套/小时（标准长度50-100毫米），即使在处理超细、超软特殊布线时也能稳定在1000套/小时。

● 工业故障安全检测矩阵：配备4个主动感应检查点，监测低气压、导线有无、异常终端压迫及进线异常，以保护昂贵批次运行。

● 刚性重型结构：采用600公斤的巨大减震框架（1400×800×1800毫米）。配备单相AC200V-242V（50/60Hz，10A）电源阵列和英中双语触摸屏HMI，出厂即可国际部署。

应用范围

● 汽车副线束与传感器集线器：批量生产共用接地传感器集群、多点仪表盘分布和ECU跳线节点，多条线路汇聚为单一局部连接端口。（重点针对墨西哥、德国、日本、波兰和越南的制造业地区。）

● 工业自动化面板与PLC环路：为重型工业开关设备、数控机床和继电器提供内部布线，需三线桥接至单端子。

● 消费电子与电源单元（PSU）：多回路变压器输出、电力轨道配电线路和游戏PC电源跳线的大批量准备。
