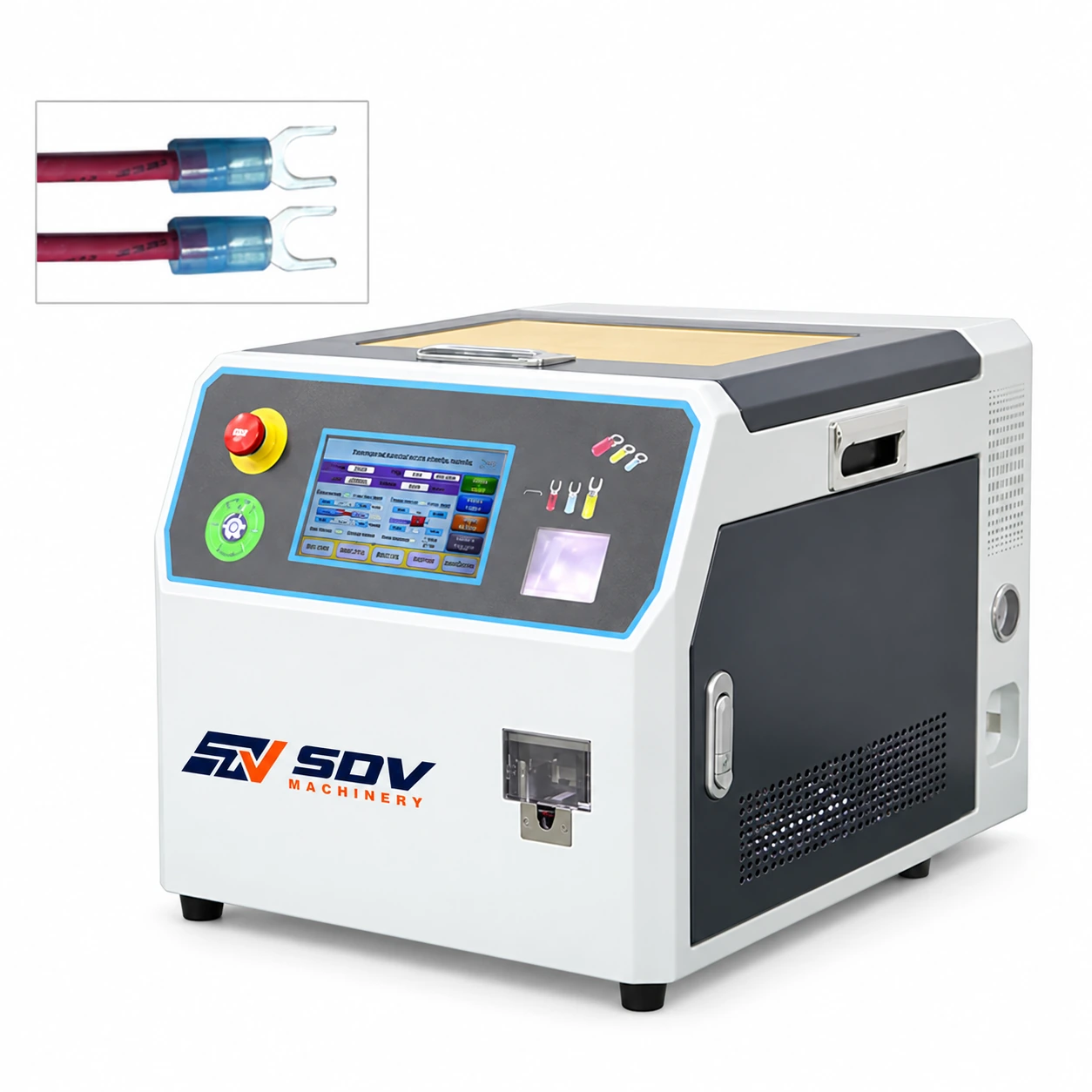

UT型绝缘端子排及压接机 EW-9855-1

线缆加工与电气安装设备

UT型绝缘端子排及压接机 EW-9855-1

所选选项的价格根据要求

交付选项标准交货时间标准价格根据要求交期待确认交期将在报价中确认根据要求

描述

特色

● 该机型专为UT型冷压终端设计。

● 适用于加工0.5至6 mm²的线束，配备自动触发机构，插入线材时自动激活，实现全整合的自动化工作流程，涵盖剥线、扭转、端子插入和压接。

● 该单元采用封闭式外观设计，配备观景窗以便操作。

● 端子通过振动碗式送料器供电——一种单碗设计，可容纳多种端子类型——而压接模具会自动调整以匹配所用端子，无需手动更换模具。

● 压接过程由伺服电机驱动，确保效率和速度。

● 该系统采用了气动和电动组件的多功能组合。操作通过HMI触摸屏界面管理;端子插入深度可电子调节，配置参数可保存并直接调用以备将来使用。

规格

模型: EW-9855-1
控制方法: 人机界面（HMI）和电气控制系统;主要由电机驱动，配备气动辅助，实现完全集成的电气控制。
操作模式: 由线缆传感器触发的自动操作，或由用户输入触发的手动操作;可选安装脚踏启动开关。
线材规格: BVR和RV线材类型，尺寸：0.5、0.75、1.0、1.5、2.5、4.0和6.0 mm²。
终端规格: 0.5至6 mm² SV叉端子和RV环形端子
剥离与插入: 6至30毫米
剥皮方法: 旋转剥离、平行剥离和旋转绕线;支持正向和反向旋转。
终端供给: 振动碗式给料系统
压接型材: 用于“M-type”压接的上下刀片
产品转换: 手动更换相关装置并调整振动碗式给料器
生产能力: 每个终端约2.8秒（视为一个机器周期）
探测与报警: 终端存在检测及其他各种操作监控功能。
电源: 交流 220V / 50Hz（单相），10A;内部电源：直流24V，直流30V，交流30V;总功耗：1500W。
空气供应: 0.5 – 0.6 MPa
操作环境: 温度：0 – 35°C（环境温度）;湿度：30%至80%相对湿度（非冷凝）。
尺寸与重量: 宽360毫米（前宽）×长520毫米（深）×高425毫米（不包括突出物）;重量：约62公斤。
