Особенности

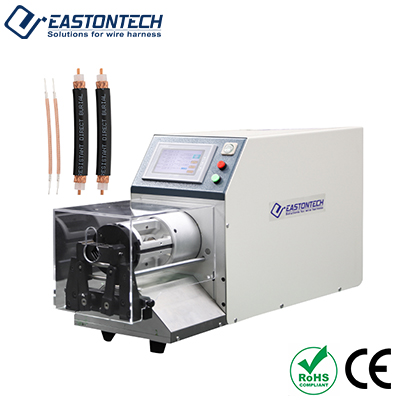

Многослойное снятие коаксиального кабеля до 9 слоёв — без замены резка. EW-0640 обрабатывает до 9 слоёв на коаксиальных и многослойных коммуникационных кабелях от OD от 2 до 23 мм с использованием одной вращательной резачки — без смены инструментов между разными типами кабелей или числом слоев. Это устраняет время установки и риск ошибок оператора, связанный с ручной заменой резаков на обычных многолопастных машинах.
Вращающаяся круглая режущая головка — чистые кольцевые резки без повреждения проводника. Роторная резательная рама EW-0640 вращается концентрически вокруг оси кабеля, занося каждую изоляцию, экран и диэлектрический слой в точном кольце, вырезанном без бокового контакта лезвия с подлежащим слоем. Этот механизм предотвращает порезы проводника и сжатие диэлектрика, вызванное неподвижными гильотина-стрипперами, что делает EW-0640 правильным выбором для точной подготовки радиочастотных и коаксиальных кабелей.
Шаги диаметра 0,01 мм — точная очистка для сборки радиочастотных разъёмов. Увеличение диаметра 0,01 мм и точность длины ±(0,002×л) мм обеспечивают стабильные, повторяемые диэлектрические длины экспозиции для всех типов коаксиальных кабелей. Для полосы 50 мм это составляет допуск ±0,1 мм — соответствует размерным требованиям стандартов окончания радиочастотных разъёмов SMA, N-type, BNC и TNC без корректировки измерения после полосы.
Цифровое управление сенсорным экраном — все параметры программируемы, готовы к отзыву заданий. Глубина полосы, длина полосы, скорость вращения и скорость подачи настроены через цифровой сенсорный интерфейс с разрешением 0,01 мм. Файлы программ сохраняют все параметры заданий для мгновенного отзыва при повторных спецификациях кабеля, сокращая время переключения до секунд и исключая ручную перестройку циферблата между производственными партиями.
Автоматический самоцентрирующий кабельный зажим — моторно-управляемая сила зажима, управляемая программой. Зажим EW-0640 автоматически центрируется на кабеле OD и применяет моторную силу зажима под программным управлением, обеспечивая полный диапазон OD от 2 до 23 мм без ручной настройки челюсти. Это автоматическое централизирование обеспечивает единообразную коаксиальность между осью кабеля и поворотным резачем — критичное требование для достижения равномерной глубины ленты вокруг окружности кабеля на всех 9 слоях. Диапазон применения
Узел радиочастотного разъёма (SMA, N-тип, BNC, TNC)
EW-0640 используется в производстве радиочастотных разъёмов и сборке кабелей для подготовки концев коаксиальных кабелей к точному диэлектрическому воздействию и длине загибающего экрана, необходимым для технических характеристик терминации РЧ-разъёмов, где для поддержания непрерывности импеданса на интерфейсе соединения обязательны допуск ±0,1 мм и отсутствие повреждения проводника.
Подготовка к вещанию и профессиональному видеокабелю
Машина используется в вещательной инфраструктуре и сборке кабелей ENG-камер для снятия HD-SDI, HDTV и триакси вещательных кабелей (обычно от RG-11 до 23 мм OD), где процесс роторной полосы сохраняет точную диэлектрическую геометрию, необходимую для беспотерь передачи сигнала на частотах 3G-SDI и 12G-SDI.
Телекоммуникационная базовая станция и магистральный кабель
Он используется в производстве и установке телекоммуникационного оборудования для подготовки фидерных кабелей, кабельных кабелей CATV и кабельных перемыкачей базовых станций для завершения разъёмов, при этом 9-слойная функция без замены обеспечивает широкий спектр типов кабелей (аналоги RG-6 до LMR-400), встречающихся в смешанных операциях по подготовке телекоммуникационных кабелей.
Космическая и оборонная коаксиальная система
Этот EW-0640 используется в сборке жгутов аэрокосмической проводки для снятия коаксиальных и полужёстких кабелей MIL-SPEC, где процесс прецизионного роторного монтажа соответствует требованиям по повреждению проводников и размерам стандартов подготовки кабелей MIL-C-17 и MIL-DTL-17 для критически важных для полета радиочастотных узлов.
