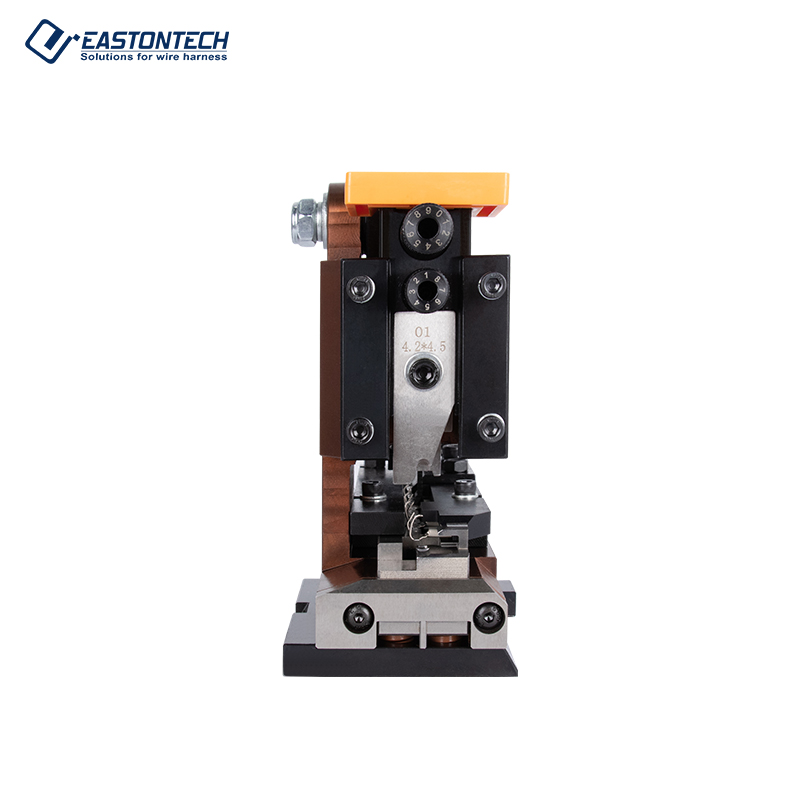

Terminal Applicator (30mm Stroke for187/205/250 Series) फ्लैग करें EW-09H021

विवरण

विशेषता

● एक एप्लिकेटर में 187, 205 और 250 सीरीज फ्लैग टर्मिनलों के साथ संगत

EW-09H021 में तीन सबसे व्यापक रूप से उपयोग किए जाने वाले इंसुलेटेड फ्लैग टर्मिनल चौड़ाई - 187 (4.75 मिमी), 205 (5.2 मिमी), और 250 (6.35 मिमी) - एक ही 30 मिमी स्ट्रोक एप्लिकेटर बॉडी के भीतर समायोजित की गई है। इन तीन श्रृंखलाओं में फ्लैग टर्मिनल दुनिया भर में ऑटोमोटिव बॉडी वायरिंग, उपकरण आंतरिक वायरिंग और औद्योगिक नियंत्रण कक्ष कनेक्शन में उपयोग किए जाने वाले मानक त्वरित-डिस्कनेक्ट प्रारूप हैं। एक ऐप्लिकेटर में कई टर्मिनल चौड़ाई का समर्थन करने से उत्पादन लाइनों पर आवश्यक टूलींग इन्वेंट्री कम हो जाती है जो एक ही वायर गेज रेंज में मिश्रित टर्मिनल आकारों को संसाधित करती हैं।

● सटीक समेटना ऊंचाई के लिए स्केल फाइन-ट्यूनिंग डाई समायोजन

समेटना मरने की स्थिति को एक पैमाने (स्नातक) फाइन-ट्यूनिंग तंत्र के माध्यम से समायोजित किया जाता है, जिससे तकनीशियन को परीक्षण-और-त्रुटि दृष्टिकोण के बजाय एक परिभाषित पैमाने पर स्नातक स्तर की पढ़ाई के लिए समेटना ऊंचाई सेट करने की अनुमति मिलती है। यह तंत्र दोहराने योग्य समायोजन संदर्भ बिंदु प्रदान करता है - यदि एक विशिष्ट टर्मिनल और तार संयोजन के लिए एक समेटना ऊंचाई सेटिंग प्रलेखित है, तो इसे वापस बुलाया जा सकता है और उसी स्नातक मान पर फिर से सेट किया जा सकता है जब ऐप्लिकेटर को सफाई या भंडारण के बाद फिर से स्थापित किया जाता है। यह संदर्भ-आधारित समायोजन लगातार ऐप्लिकेटर परिवर्तनों के साथ उत्पादन लाइनों पर अनग्रेजुएटेड स्क्रू समायोजन की तुलना में अधिक विश्वसनीय है।

● पूरी तरह से स्वचालित और अर्ध-स्वचालित क्रिम्पिंग मशीनों में फिट बैठता है

EW-09H021 को पूरी तरह से स्वचालित टर्मिनल क्रिम्पिंग मशीनों (जैसे ईस्टनटेक EW-09 श्रृंखला विद्युत टर्मिनल प्रेस) और अर्ध-स्वचालित (पेडल-संचालित) बेंच क्रिम्पिंग मशीनों को मिलान करने वाले 30 मिमी स्ट्रोक के साथ फिट करने के लिए डिज़ाइन किया गया है। 30 मिमी फीडिंग ब्लॉक आयाम इस ऐप्लिकेटर परिवार के लिए मानक प्रारूप है। एक अलग स्ट्रोक आयाम वाली मशीनों के लिए, संबंधित EW-09H031 बढ़े हुए सिलेंडर वायवीय ऐप्लिकेटर देखें या कस्टम स्ट्रोक कॉन्फ़िगरेशन के लिए ईस्टनटेक से संपर्क करें।

आवेदन रेंज

ऑटोमोटिव बॉडी हार्नेस और लाइटिंग कनेक्टर असेंबली

187 और 250 श्रृंखला ध्वज टर्मिनल ऑटोमोटिव बॉडी हार्नेस कनेक्शन के लिए मानक त्वरित-डिस्कनेक्ट प्रारूप हैं - दरवाजा मॉड्यूल कनेक्टर, बाहरी प्रकाश पिगटेल, हॉर्न कनेक्टर, और सहायक पावर फीड जहां समकोण (ध्वज) अभिविन्यास टर्मिनल को वायर रन के लंबवत कनेक्टर हाउसिंग से बाहर निकलने की अनुमति देता है। EW-09H021 एप्लीकेटर ऑटोमोटिव टियर 1 हार्नेस सब-असेंबली उत्पादन के लिए आवश्यक थ्रूपुट दरों पर ईस्टनटेक EW-09 श्रृंखला प्रेस पर इन टर्मिनलों के स्वचालित crimping को सक्षम बनाता है।

घरेलू उपकरण आंतरिक वायरिंग

वाशिंग मशीन, रेफ्रिजरेटर, एयर कंडीशनर, और रसोई के उपकरण मोटर्स, हीटिंग तत्वों और नियंत्रण बोर्डों के लिए आंतरिक वायरिंग कनेक्शन के लिए 187 और 205 श्रृंखला अछूता ध्वज टर्मिनलों का उपयोग करते हैं - ऐसे अनुप्रयोग जहां ध्वज अभिविन्यास कंपन के तहत टर्मिनल पुल-आउट को रोकता है और असेंबली के दौरान एकल-हाथ अंधा सम्मिलन की अनुमति देता है। EW-09H021 ऐप्लिकेटर उपकरण वायरिंग में उपयोग किए जाने वाले सिंगल-वायर और मल्टी-वायर फ्लैग टर्मिनल कॉन्फ़िगरेशन दोनों का समर्थन करता है।

औद्योगिक नियंत्रण कक्ष और रिले वायरिंग

नियंत्रण कक्ष बिल्डर्स रिले कॉइल कनेक्शन, सोलनॉइड वायरिंग, और सहायक संपर्क लीड पर 250 श्रृंखला ध्वज टर्मिनलों का उपयोग करते हैं, जहां वायरिंग हार्नेस को काटने और फिर से जोड़ने के बिना रिले मॉड्यूल के क्षेत्र प्रतिस्थापन के लिए त्वरित-डिस्कनेक्ट क्षमता की आवश्यकता होती है। अर्ध-स्वचालित बेंच क्रिम्पिंग मशीनों के साथ EW-09H021 की अनुकूलता नियंत्रण कक्ष असेंबली संचालन के लिए कम-से-मध्यम मात्रा वाले टर्मिनल crimping के अनुरूप है।

आफ्टरमार्केट और रिप्लेसमेंट वायरिंग हार्नेस

प्रतिस्थापन वायरिंग हार्नेस, ट्रेलर कनेक्टर और एक्सेसरी पावर किट का उत्पादन करने वाले आफ्टरमार्केट ऑटोमोटिव एक्सेसरी निर्माता 187 और 250 श्रृंखला ध्वज टर्मिनलों का उपयोग सेवा-अनुकूल कनेक्टर असेंबलियों के लिए मानक त्वरित-डिस्कनेक्ट प्रारूप के रूप में करते हैं। EW-09H021 एप्लीकेटर पूरी तरह से स्वचालित और अर्ध-स्वचालित क्रिम्पिंग दोनों का समर्थन करता है, जो छोटे बैच आफ्टरमार्केट असेंबली से लेकर उच्च-मात्रा वाले ओईएम प्रतिस्थापन हार्नेस उत्पादन तक उत्पादन की मात्रा को समायोजित करता है।
