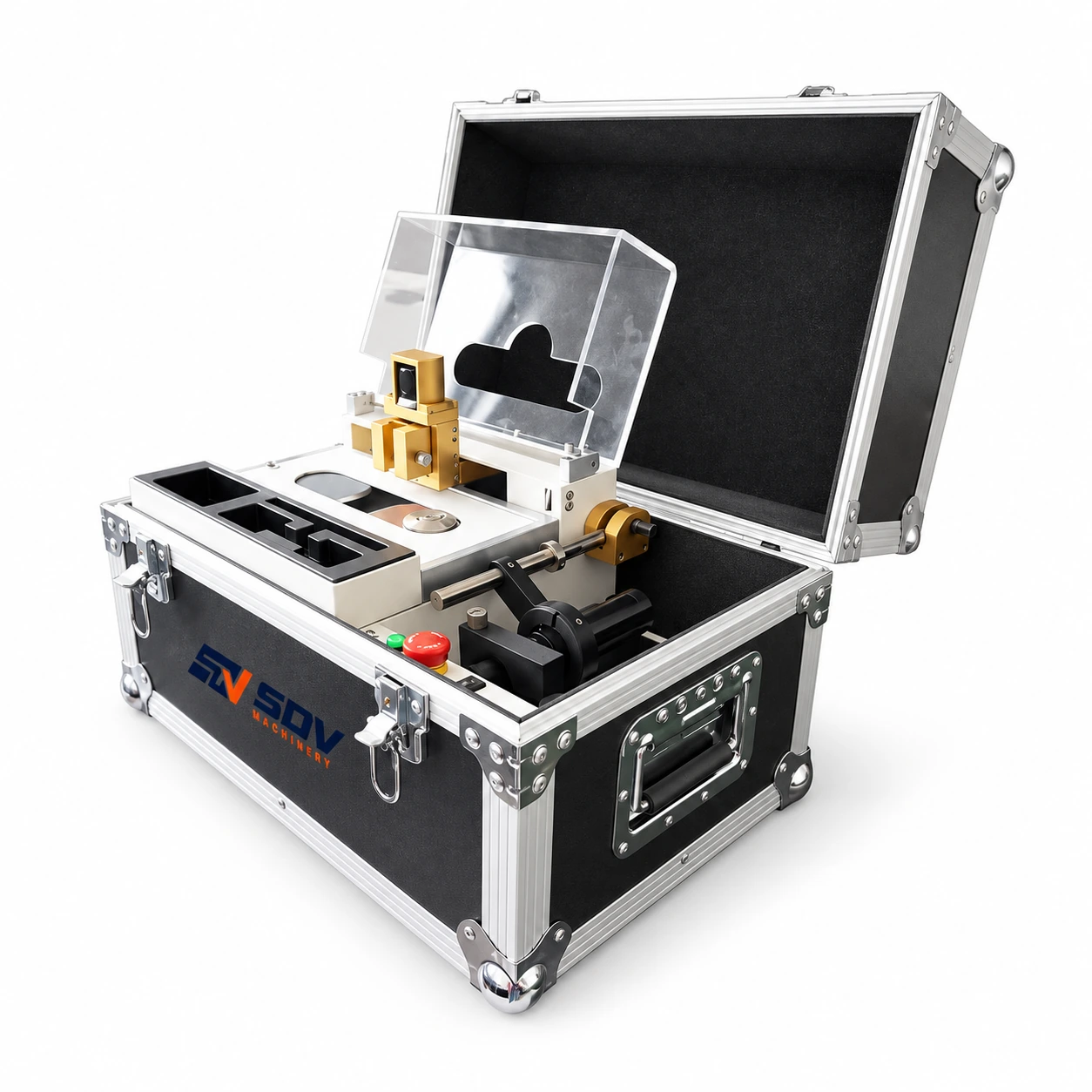

पोर्टेबल टर्मिनल क्रॉस सेक्शन एनालाइज़र (0.13-6.00 मिमी² मापने की सीमा) EW-2535

विवरण

विशेषता

● ऑल-इन-वन पोर्टेबल मेटलोग्राफिक लैब: स्वचालित कटिंग, हाई-स्पीड ग्राइंडिंग, इलेक्ट्रोलाइटिक पॉलिशिंग और एचडी इमेजिंग को कॉम्पैक्ट 490 मिमी बेंचटॉप फ़ुटप्रिंट में जोड़ती है।

● पैनासोनिक सर्वो मोटर परिशुद्धता: एक्स-अक्ष पैनासोनिक सर्वो ड्राइव चिकनी 2 मिमी/सेकेंड फ़ीड गति प्रदान करता है, काटने के दौरान तांबे के स्ट्रैंड को धब्बा और विरूपण को रोकता है।

● प्रमाणित क्रिम्प विश्लेषण सॉफ्टवेयर: स्वचालित रूप से ऑटोमोटिव, घरेलू उपकरण और आईटी उद्योग मानकों के अनुरूप संपीड़न अनुपात, स्ट्रैंड विरूपण, समेटना ऊंचाई, चौड़ाई और शून्य वितरण की गणना करता है।

● 3.0 एमपी औद्योगिक एचडी ऑप्टिकल सिस्टम: कम-विरूपण क्रॉस-सेक्शन छवियों को कैप्चर करने के लिए 0.75 स्थिति-शिफ्ट तकनीक के साथ 0.5x से 5.0x मल्टी-स्टेप आवर्धन की सुविधा है।

● रैपिड 5-30 के दशक की इलेक्ट्रोलाइटिक नक़्क़ाशी: तेज़ रासायनिक नक़्क़ाशी संवेदनशील सूक्ष्म संरचनाओं को नुकसान पहुंचाए बिना स्ट्रैंड सीमाओं और चढ़ाना परतों को जल्दी से प्रकट करती है।

● बढ़ी हुई परिचालन सुरक्षा: एक सुरक्षात्मक आवरण के साथ संलग्न काटने और पीसने वाला कक्ष ऑपरेटरों को मलबे और पीसने वाले द्रव स्प्रे से बचाता है।

आवेदन रेंज

● ऑटोमोटिव वायर हार्नेस गुणवत्ता नियंत्रण: USCAR, VW और IPC-620 मानकों के तहत क्रिम्प संपीड़न अनुपात और स्ट्रैंड वितरण का सत्यापन करना।

● घरेलू उपकरण और आईटी इलेक्ट्रॉनिक्स विनिर्माण: छोटे-गेज टर्मिनल लीड (0.13 से 6.00 मिमी²) के लिए सटीक माइक्रो-सेक्शन मूल्यांकन।

● ऑन-साइट ग्राहक गुणवत्ता ऑडिट: कॉम्पैक्ट, पोर्टेबल डिज़ाइन इंजीनियरिंग टीमों को ग्राहक फ़ैक्टरी फर्श पर तत्काल सेक्शनिंग परीक्षण करने की अनुमति देता है।

● क्रिम्प एप्लीकेटर और डाई कैलिब्रेशन: लाइन सेटअप और टूल री-शार्पनिंग के दौरान क्रिम्प डाई ज्योमेट्री का तेजी से सत्यापन।
