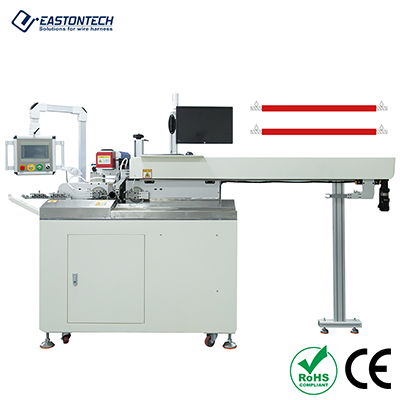

पूरी तरह से स्वचालित डबल हेड लेजर स्ट्रिपिंग और टिनिंग मशीन EW-9905

विवरण

विशेषता

30W CO2 लेजर स्ट्रिपिंग - AWG18-30 तार पर शून्य कंडक्टर क्षति

EW-9905 यांत्रिक संपर्क के बिना तार इन्सुलेशन को हटाने के लिए 30-वाट CO2 लेजर (10.6μm तरंग दैर्ध्य) का उपयोग करता है। इस तरंग दैर्ध्य पर, पीवीसी, पीई और पीटीएफई इन्सुलेशन सामग्री लेजर ऊर्जा को दृढ़ता से अवशोषित करती है और सफाई से वाष्पीकृत करती है, जबकि नंगे तांबे के कंडक्टर 98% से अधिक दक्षता के साथ समान तरंग दैर्ध्य को दर्शाते हैं - जिससे कंडक्टर संपर्क शारीरिक रूप से असंभव हो जाता है। यह चयनात्मक अवशोषण संपत्ति रोटरी-ब्लेड या वी-ब्लेड मैकेनिकल स्ट्रिपिंग से जुड़े निकिंग, स्कोरिंग और स्ट्रैंड टूटने को समाप्त करती है, जिससे EW-9905 फाइन-गेज सेंसर तारों (AWG26-30) और अल्ट्रा-थिन-वॉल इन्सुलेशन के लिए सही समाधान बन जाता है जहां ब्लेड संपर्क सहिष्णुता अपर्याप्त है।

5-तार एक साथ समानांतर प्रसंस्करण - 5× थ्रूपुट बनाम सिंगल-वायर मशीन तक

EW-9905 एक ही मशीन चक्र में लेजर स्ट्रिपिंग और टिनिंग स्टेशनों के माध्यम से समानांतर में पांच तारों तक फीड और संसाधित करता है। इस समानांतर वास्तुकला का मतलब है कि प्रति-तार प्रभावी चक्र समय अनुक्रमिक एकल-तार प्रसंस्करण का एक अंश है - आनुपातिक रूप से फर्श की जगह या हेडकाउंट को स्केल किए बिना महीन-तार असेंबलियों के उच्च मात्रा में उत्पादन को सक्षम करना। सभी पांच तार की स्थिति स्ट्रिप लंबाई (4-12 मिमी) और कट लंबाई (35-1000 मिमी) के लिए स्वतंत्र रूप से प्रोग्राम करने योग्य हैं, जो एक ही नौकरी कार्यक्रम के भीतर मिश्रित-लंबाई उत्पादन को समायोजित करती है।

एकीकृत प्रवाह अनुप्रयोग के साथ दोहरे सिर स्वचालित टिनिंग

लेजर स्ट्रिपिंग के बाद, प्रत्येक तार के अंत को EW-9905 के दोहरे सिर वाले सोल्डरिंग स्टेशन पर ले जाया जाता है, जहां विसर्जन टिनिंग से पहले फ्लक्स स्वचालित रूप से स्ट्रिप्ड कंडक्टर पर लागू होता है। डुअल-हेड कॉन्फ़िगरेशन समानांतर वायर-फीड आर्किटेक्चर से मेल खाता है, यह सुनिश्चित करता है कि प्रत्येक तार के दोनों सिरों को एक ही पास में टिन किया जा सकता है। स्वचालित फ्लक्स एप्लिकेशन पूर्ण AWG18-30 रेंज में तांबे के स्ट्रैंड्स पर लगातार सोल्डर गीला करना सुनिश्चित करता है, पारंपरिक डिप-टिनिंग वर्कफ़्लो में मैनुअल फ्लक्स एप्लिकेशन के कारण टिनिंग गुणवत्ता में भिन्नता को समाप्त करता है।

गैर-संपर्क स्ट्रिपिंग - बरकरार बाहरी इन्सुलेशन, कोई भुरभुरा नहीं, कोई अवशेष नहीं

क्योंकि CO2 लेजर ऊर्जा अंतर्निहित जैकेट में थर्मल ब्लीड-थ्रू के बिना इन्सुलेशन परत की गहराई के भीतर पूरी तरह से अवशोषित हो जाती है, स्ट्रिप विंडो से सटे बाहरी इन्सुलेशन सतह बरकरार रहती है और गर्मी मलिनकिरण, दरार या भुरभुरा से मुक्त रहती है। यह साफ पट्टी किनारे उन अनुप्रयोगों के लिए महत्वपूर्ण है जहां इन्सुलेशन उपस्थिति का निरीक्षण किया जाता है (ऑटोमोटिव OEM दृश्य मानक) और उन प्रक्रियाओं के लिए जहां स्ट्रिप्ड कंडक्टर को एक तंग इन्सुलेशन ग्रिप व्यास के साथ कनेक्टर आवास में डाला जाएगा।

एलसीडी इंटरफ़ेस लेजर पैरामीटर नियंत्रण - संचालित करने के लिए सरल, प्रोग्राम-भंडारण योग्य

लेजर पावर, पल्स फ्रीक्वेंसी, स्ट्रिपिंग स्पीड और स्ट्रिप/कट लेंथ पैरामीटर सभी एक एकीकृत एलसीडी नियंत्रण इंटरफ़ेस के माध्यम से कॉन्फ़िगर किए गए हैं। नौकरी कार्यक्रमों को मशीन की ऑनबोर्ड मेमोरी में संग्रहीत किया जाता है और प्रोग्राम नंबर द्वारा वापस बुलाया जाता है, जिससे ऑपरेटरों को मापदंडों को फिर से दर्ज किए बिना सेकंड में तार के प्रकार और नौकरी विनिर्देशों के बीच स्विच करने में सक्षम बनाया जाता है। सिस्टम को ऑपरेटर-स्तर की प्रयोज्यता के लिए डिज़ाइन किया गया है - दिन-प्रतिदिन के संचालन या नौकरी में बदलाव के लिए किसी लेजर इंजीनियरिंग पृष्ठभूमि की आवश्यकता नहीं है।

समायोज्य स्ट्रिपिंग और काटने की लंबाई - पूर्ण श्रेणी प्रोग्रामेबिलिटी

पट्टी की लंबाई 4 से 12 मिमी तक प्रोग्राम करने योग्य है; लंबाई 35 से 1000 मिमी तक काटें। दोनों पैरामीटर प्रोग्राम फ़ाइल के अनुसार स्वतंत्र रूप से सेट किए जाते हैं और समानांतर मोड में सभी पांच तार चैनलों में समान रूप से लागू होते हैं। वायवीय रूप से सक्रिय वायर फीड और पोजिशनिंग सिस्टम (0.6-0.8MPa आपूर्ति) एक साथ सभी पांच चैनलों में आयामी दोहराव बनाए रखता है, जिससे उत्पादन के दौरान लगातार पट्टी और कट आयाम सुनिश्चित होते हैं।

कॉम्पैक्ट बेंचटॉप प्लेटफॉर्म - 400 किग्रा, स्व-निहित लेजर + टिनिंग सिस्टम

205×93×183 सेमी और 400 किग्रा पर, EW-9905 लेजर स्ट्रिपिंग मॉड्यूल, दोहरे सोल्डर बाथट, फ्लक्स डिस्पेंसिंग सिस्टम, वायर फीड मैकेनिज्म और कंट्रोल इलेक्ट्रॉनिक्स को एक एकल स्व-निहित मशीन पदचिह्न में एकीकृत करता है। AC220V/50-60Hz बिजली की आपूर्ति बिना किसी अतिरिक्त लेजर कूलिंग इंफ्रास्ट्रक्चर (एयर-कूल्ड CO2 लेजर मॉड्यूल) की आवश्यकता नहीं है। यह समेकन अलग-अलग स्ट्रिप-फिर-टिन वर्कफ़्लो कॉन्फ़िगरेशन की बहु-मशीन फर्श स्थान की आवश्यकता को समाप्त करता है।

आवेदन रेंज

चिकित्सा उपकरण केबल असेंबली - EW-9905 का उपयोग चिकित्सा उपकरण निर्माण में लेजर-स्ट्रिप फाइन-गेज सिग्नल और सेंसर केबल (AWG26-30) के लिए किया जाता है, जहां मैकेनिकल स्ट्रिपिंग निदान, निगरानी और इम्प्लांटेबल डिवाइस असेंबलियों में उपयोग किए जाने वाले सिल्वर-प्लेटेड या टिन-प्लेटेड कॉपर कंडक्टर पर अस्वीकार्य कंडक्टर स्ट्रैंड क्षति का उत्पादन करेगी। शून्य-संपर्क स्ट्रिपिंग प्रक्रिया स्ट्रैंड टूटने की विफलता मोड को समाप्त करती है जो कंडक्टर क्रॉस-सेक्शन अखंडता से समझौता करती है।

ऑटोमोटिव सेंसर और कंट्रोल वायर हार्नेस - EW-9905 को टियर 1 और टियर 2 ऑटोमोटिव आपूर्तिकर्ताओं द्वारा वाहन हार्नेस में फाइन-गेज सेंसर तारों (थर्मोकपल, ऑक्सीजन सेंसर, एबीएस व्हील स्पीड सेंसर, एडब्ल्यूजी 28-30) को संसाधित करने के लिए तैनात किया जाता है, जहां इन्सुलेशन दीवार की मोटाई सहनशीलता रोटरी-ब्लेड स्ट्रिपर्स की विश्वसनीय क्षमता से कम है। अंतर्निहित प्रोग्राम स्टोरेज फ़ंक्शन उत्पादन बैच रिकॉर्ड से जुड़ी पूर्ण नौकरी का पता लगाने की क्षमता को सक्षम करता है।

एयरोस्पेस और रक्षा तार प्रसंस्करण - EW-9905 का उपयोग पीटीएफई और ईटीएफई इंसुलेटेड तार को पट्टी करने के लिए उच्च परिशुद्धता वाले वायर असेंबली ऑपरेशन में किया जाता है। इन हल्के, गर्मी प्रतिरोधी इन्सुलेशन को व्यापक रूप से उच्च अंत तारों के लिए अपनाया जाता है, लेकिन आंतरिक कंडक्टरों को नुकसान पहुंचाए बिना यांत्रिक ब्लेड के साथ सफाई से पट्टी करना मुश्किल है। गैर-संपर्क लेजर प्रक्रिया ब्लेड-आधारित प्रक्रियाओं के टूलींग योग्यता बोझ के बिना उड़ान-महत्वपूर्ण तारों के लिए शून्य-निक आवश्यकता को पूरा करती है।

उपभोक्ता इलेक्ट्रॉनिक्स और डेटा केबल असेंबली - EW-9905 का उपयोग उच्च मात्रा वाले उपभोक्ता इलेक्ट्रॉनिक्स वायर असेंबली (यूएसबी केबल, हेडफोन वायरिंग, लैपटॉप पावर केबल) में एक साथ लेजर-स्ट्रिप और टिन प्रति चक्र पांच फाइन-वायर कंडक्टर के लिए किया जाता है, जो प्रति माह लाखों केबल असेंबलियों को संसाधित करने वाले अनुबंध इलेक्ट्रॉनिक्स निर्माताओं की थ्रूपुट आवश्यकताओं का समर्थन करता है।

औद्योगिक सेंसर और इंस्ट्रूमेंटेशन - EW-9905 का उपयोग थर्मोकपल वायर प्रोसेसिंग, आरटीडी सेंसर लीड तैयारी और सटीक इंस्ट्रूमेंट वायरिंग में किया जाता है, जहां स्ट्रिपिंग के दौरान कंडक्टर क्षति माप त्रुटि या दीर्घकालिक विश्वसनीयता गिरावट का परिचय देती है। साफ पट्टी खिड़की और CO2 लेजर स्ट्रिपिंग की शून्य अवशेष विशेषता सटीक असेंबली वातावरण में इन्सुलेशन टुकड़ा संदूषण जोखिम को समाप्त करती है।
