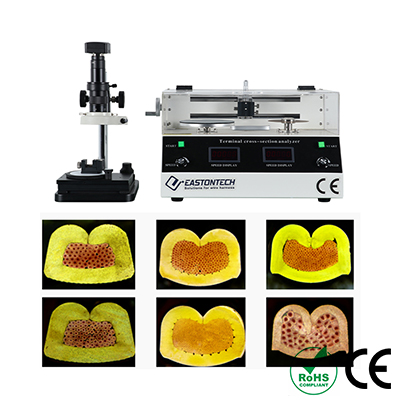

精密终端截面分析仪（0.01–120 mm²） EW-2540

描述

特色

● 单腔切割与研磨对齐：切割和研磨在统一的单腔室内进行，保证方向一致性，消除样品重新定位误差。

● 进口0.5毫米超薄切割盘：采用超薄∅150×0.5毫米切割轮，防止金属磨盘和壁面变形，保持原有端子压接几何形状。

● 德国Core Optics & 日本球螺杆驱动：采用德国光学检测组件以延长使用寿命，配备日本高精度滚珠螺杆传动系统和Z轴微调研磨控制。

● 5.0 MP HD CCD相机 & 0.001毫米精度：高分辨率USB相机，配备0.7X–4.5X光学变焦（16X–320X视频放大），实现1微米精度的精确测量，实现全面的金相分析。

● 双无刷电机及自动转速适配：独立无刷电机驱动，用于切割和研磨，支持无级0–4000转/分钟转速调节;智能数据采集会自动匹配不同终端尺寸的最佳旋转速度。

应用范围

汽车线束制造——由一级和二级供应商用于验证压接截面是否符合OEM指定的线材填充比、绝缘压缩极限和导体变形标准。它全面支持首件检验、定期生产审计和失效分析，以实现日常质量控制流程。

航空航天与国防——提供权威的截面检测数据和图像记录，完成压接质量验证和全过程产品可追溯性，满足严格的行业检验和合规要求。

医疗设备电缆组装——验证诊断、监测和植入式医疗设备的低压电缆压接质量。它准确检查导线股状态，填充比值和绝缘缝隙，并生成完整的设计验证文件以供质量归档。

工业电子与控制面板接线——帮助质量控制团队识别隐藏的压接缺陷，包括断裂的钢丝、绝缘压接不完全以及压缩不足。这些细微缺陷通常通过传统的拉力测试，但在高振动和长周期运行场景下存在潜在故障风险。

连接器与端子研发——非常适合新终端产品开发。它分析了刀具结构、压接力与截面成形效应之间的相关性，从而实现了压接工具和模具的快速优化，无需批量破坏性测试，大大提升了研发效率。
