电动终端压接机 EW-5520

描述

特色

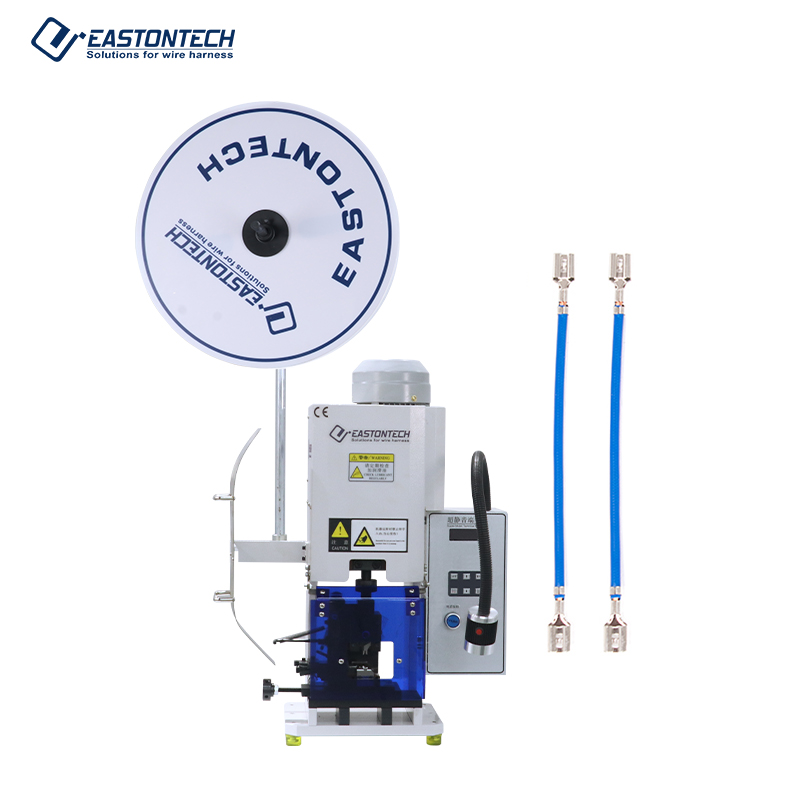

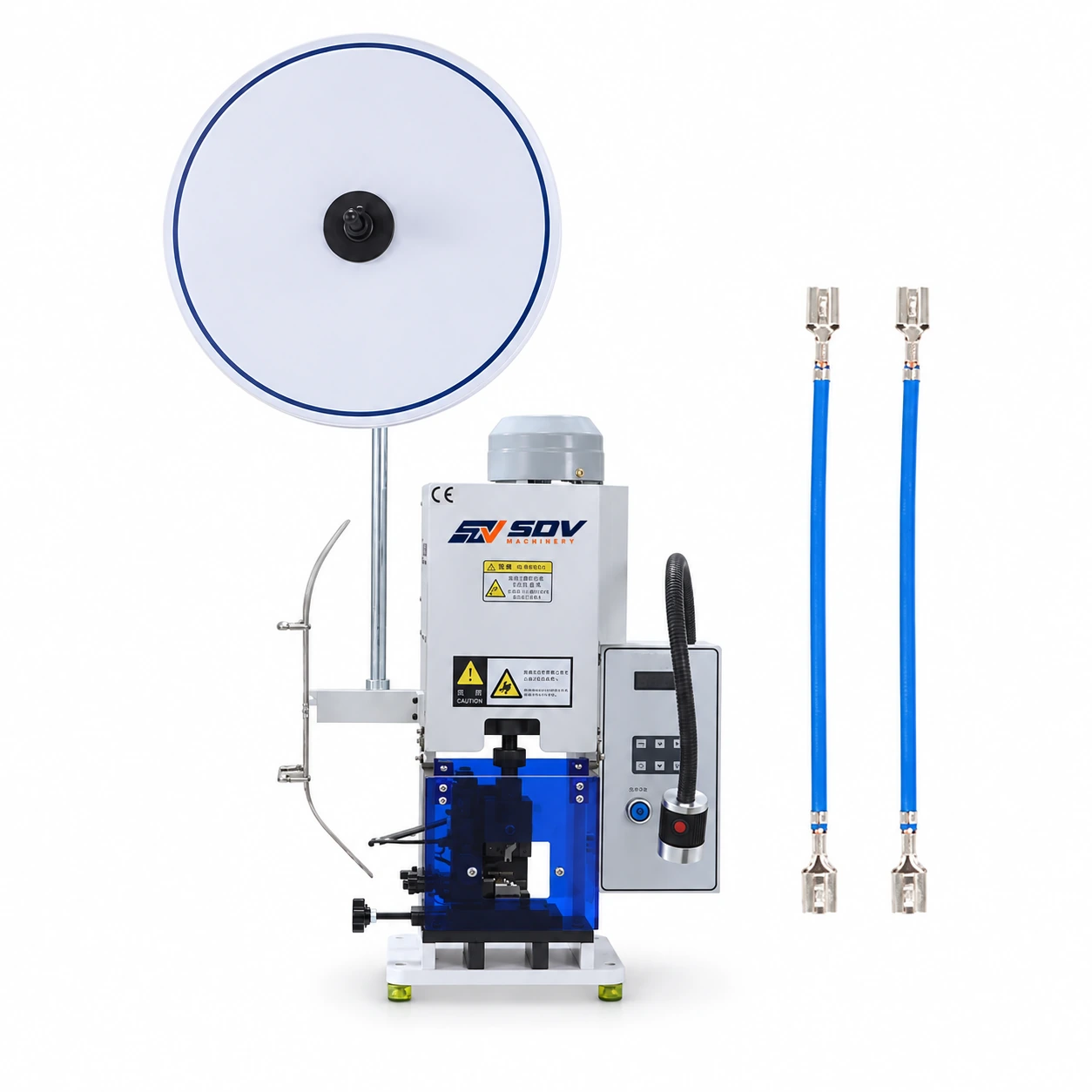

20KN电动端子压接机——可处理所有常见的开口式端子系列

EW-5520通过一个冲程30毫米的电动冲压机构，提供20千牛顿（约2吨）的压紧力。兼容直流端子、交流端子、单接触端子和连续条形端子，覆盖大多数线束端子系列，无需更换端子类型。

频率转换（VFD）驱动——所有冲程位置的压接高度一致

该EW-5520采用变频驱动（VFD）技术在整个冲压行程中控制电机转速，实现压接点的电子精确定位。变频控制消除了固定速电机的速度不稳定和气动系统的压力变化，在整个20KN力范围内提供可重复的压接高度和拉力值。

电压稳定高速运行——双电压，110/220V全球兼容

输入电压可在AC110V和AC220V（50/60Hz）之间选择，使EW-5520能够在全球范围内部署，无需电气改装。电压稳定电路在市电供电波动下保持稳定的压接速度和压接力输出，防止因工厂电源不稳定导致压接质量变化。

低维护、高产出设计——专为持续的产量而设计

该EW-5520专为高产出、低干预的生产环境设计，其机械布局相比多部件气动冲压机组件，最大限度地减少了磨损点的接触时间，并缩短了日常维护间隔。重量为60公斤，重量为260×400×680毫米，紧凑的台面尺寸无需结构修改即可适应现有的组装工作站布局。

操作简便——操作员技能要求极低

EW-5520的电驱动和电子定位系统消除了传统终端压床所需的气压和模具间隙调节，将操作员的设置流程简化为终端卷轴装载和压接高度验证。这种简化的设置降低了在直流、交流和连续终端应用中实现稳定生产质量压接的技能门槛。

应用范围

汽车线束制造——该EW-5520用于汽车线束组装，将开放式端子压接到线端，涵盖车身电子、动力传动和传感器接线等各类直流和交流端子系列。变频器控制的压接力为IATF 16949工艺控制要求提供可重复的压接高度一致性。

工业控制面板与开关设备接线——该EW-5520用于工业面板布线操作，压接DIN轨道端子块、继电器插座和配电板连接上的连续条端子，机器兼容单端和连续端子格式，无需在混合端子面板组装时单独压制。

家用电器和消费电子制造——该EW-5520用于家电和消费电子组装，以生产线速度压接电机引脚、加热元件连接和PCB连接器端子，双110/220伏电压兼容支持全球制造设施，无需设备改造。
