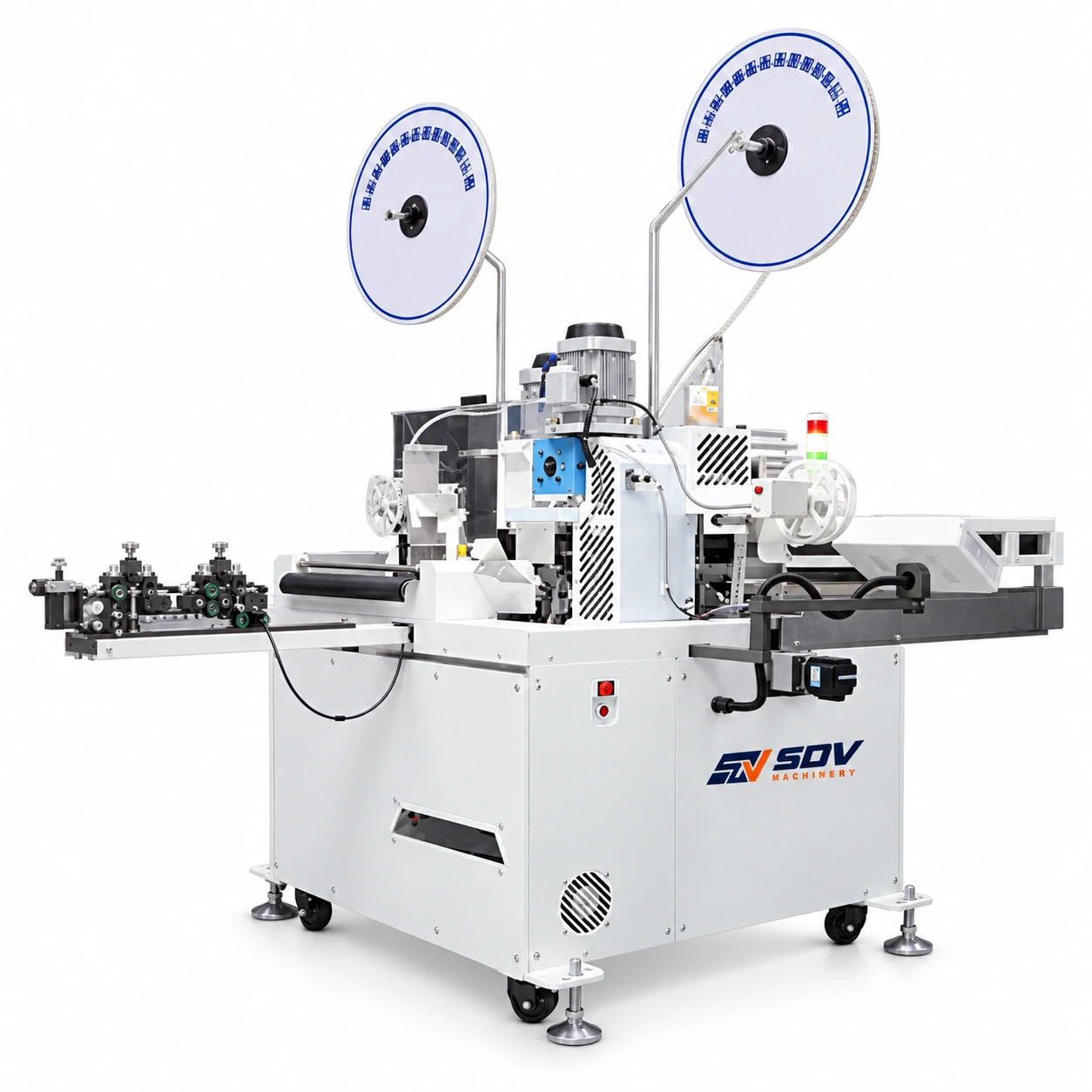

全自动5–8线双端终端压接和锡机 EW-9370

描述

特色

● 并行5–8线处理

所有5至8根线材在同一机器周期内同时切割、剥离、压接和镀锡——而非顺序。一万件的生产在单EW-9370上需70至100分钟，而单线机器则需5至8小时。

● 伺服球螺杆夹持

剥离刀片轴使用带有精密球螺杆的伺服电机，同时在所有钢丝槽口中实现稳定定位。高精度刀片支架支持特殊绝缘类型，包括特氟龙和最高至AWG30的高温线材。

● 气动摆臂收起

气动旋转摆臂可同时收集所有线位的成品组件，并无缠绕地转移到输出区。通过在每个释放周期前，通过单独握持和旋转来保持线丝间的分离。

● 伺服驱动后锡平缝

后部平移机构通过伺服球螺杆将所有线端同时插入焊槽，保持每个线位的14毫米镀锡深度一致。辅助夹紧在下沉过程中保持每根线稳定，以防止第一和最后一个槽位之间的位置漂移。

应用范围

● 消费电子多线线束

电子产品中的PH、XH、EH和杜邦系列连接器采用4–8针配置，所有线缆均为相同的AWG22–AWG26号线。EW-9370在一个周期内完成每个连接器的完整线组。

● 家用电器内部布线

家电电机和加热元件线束使用AWG18至AWG22的5–8组线，一端为杜邦或VH端子，PCB或螺丝连接时为镀锡自由端。标准的14毫米锡层厚度涵盖PCB焊接和螺丝端子插入。

● 工业控制设备

PLC扩展电缆组件和继电器组线束使用AWG20至AWG28的多线扁平电缆组，需要双端压接。EW-9370涵盖了标准工业控制设备布线中使用的信号和电源线规。

● ICT板对板组件

服务器和交换机内部电缆组使用PH和XH系列微间距连接器，连接AWG26–AWG30线。伺服控制剥离精度保持细尺寸、细间距连接器组件的尺寸精度。
