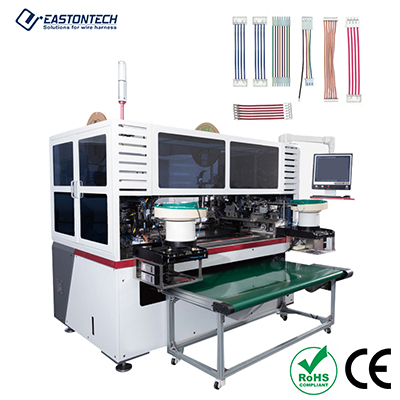

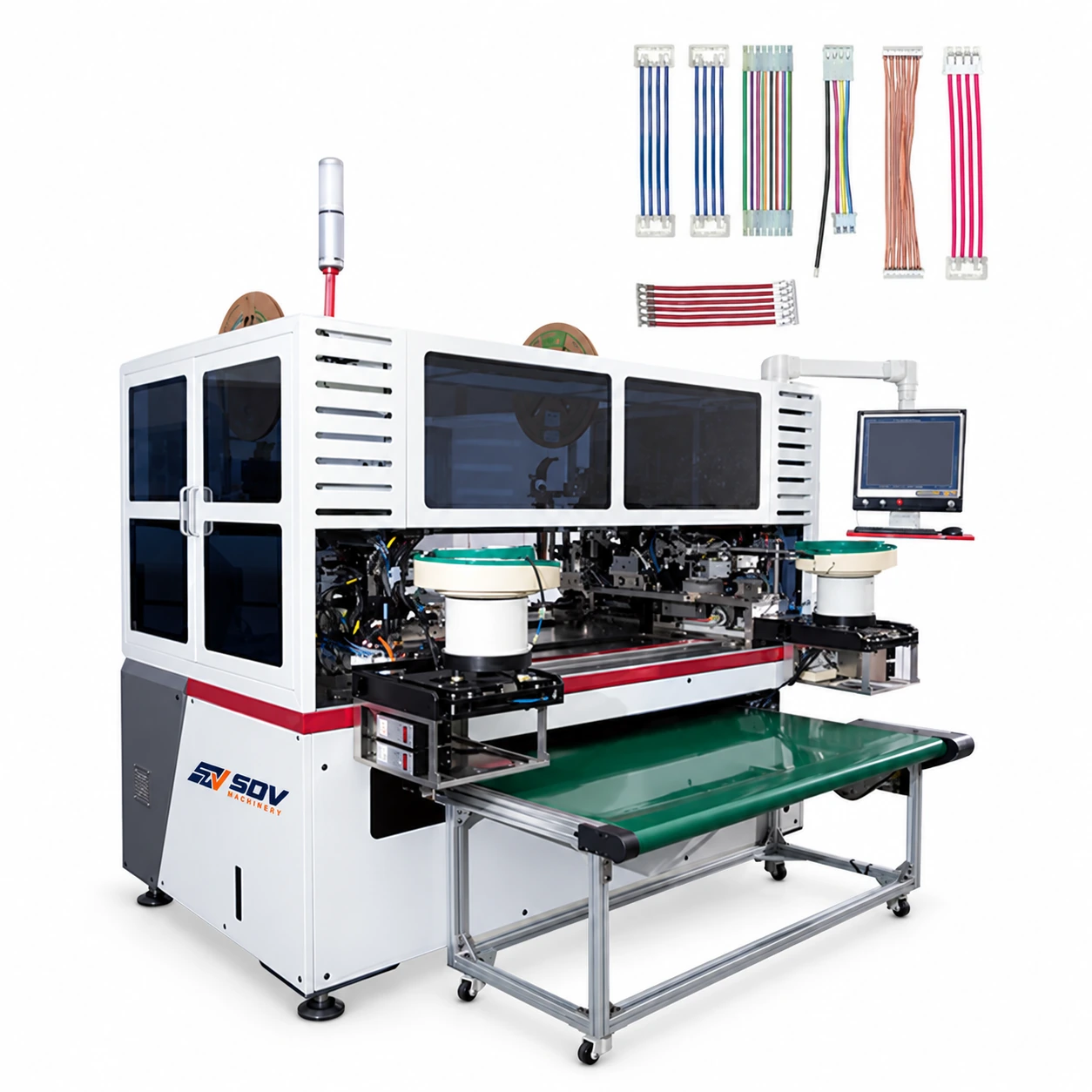

全自动双头压接与外壳连接器组装机 EW-9535

线缆加工与电气安装设备

全自动双头压接与外壳连接器组装机 EW-9535

所选选项的价格根据要求

交付选项标准交货时间标准价格根据要求交期待确认交期将在报价中确认根据要求

描述

特色

● 这是一台全自动电缆双端外壳插入机。它能够加工双端切割、剥离、端子压接和外壳连接器插入。

● 功能：电缆双端切割、剥离、端子压接及外壳连接器插入。

● 独立双刀座，方便快捷地调节剥皮深度。

● 插入采用三轴分割操作，有效提升插入效率。

● 导引插入法，有效提升插入精度并保护终端功能区。

● 翻转式缺陷产品隔离法，100%隔离缺陷生产。

规格

模型: EW-9535
切割长度: 85-600毫米
线材加工系列: AWG#30-AWG#18，适用于各种线径和8种颜色
终端音高: 1.0-3.96毫米
生产能力: L=100mm，1600-1700根线/小时（仅供参考）
剥离长度: A端1.0-7.0毫米，B端1.0-8.5毫米
切割精度: ±（0.2%*L+1）mm
气压: 0.5-0.7MPa（5-7千克/立方米）
动力来源: 50/60Hz 220V 单相
尺寸: 2300*1200*1370mm，1400*800*1300mm（送料机）
重量: 750公斤±15公斤，（压接机）
附加信息: 150公斤（送食机）
主要职能: A端和B端的断线、剥离、端子插入和塑料外壳插入
收益系统: 适用于轴安装的导线
检测装置: CCD目视检查：A端和B端各一套，
附加信息 2: 气压检测、钢丝存在检测、端子存在检测、橡胶壳的插拔检测和拉回检测
终端压力检测系统: 内置双通道压力检测
产品处理缺陷: 产品分拣区域缺陷
兼容模具: 专用OTP模具
适用塑料外壳: 适用于多销和不同针距的塑料壳体，可实现双层或三层塑料壳体
终端压接能力: 750W超安静伺服终端机
踏板控制: 无
