Особенности
● Сравнение кривой перемещения силы и сохранённого шаблона

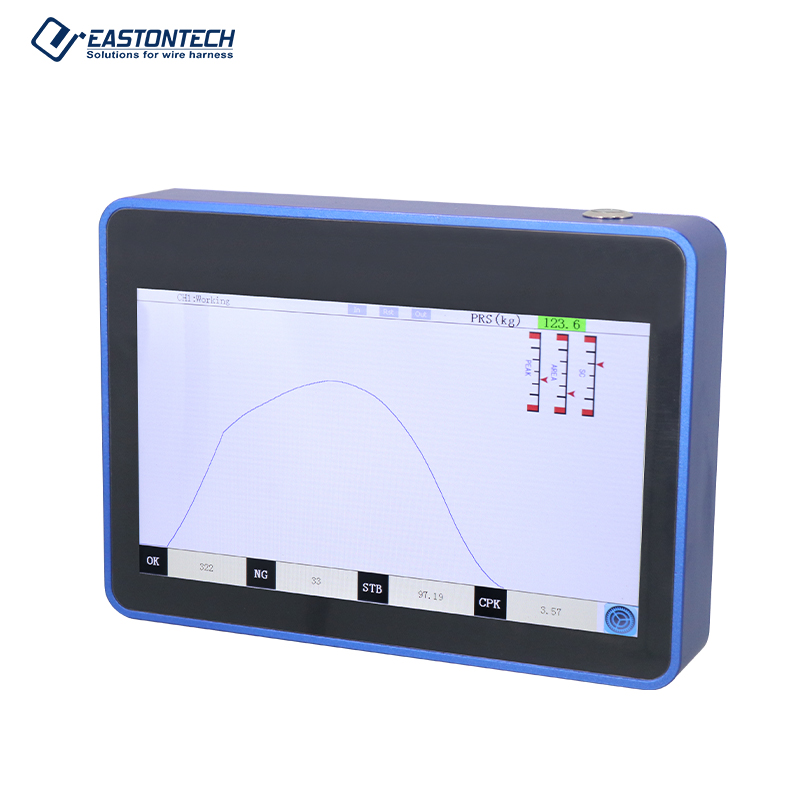

EW-2565 фиксирует полную кривую перемещения силы каждого цикла обжима и сравнивает её в реальном времени с сохранённой эталонной (шаблонной) кривой. Отклонения в пиковой силе, форме кривой или смещении в пиковые моменты — указывающие на износ штампов, неправильную нагрузку на клеммы или несоответствие калибра провода — обнаруживают немедленно, прежде чем дефектный обжим может перейти к следующему этапу производства. Этот метод сравнения кривых выявляет дефекты качества, которые не могут обнаружить только тестирование на силу притяжения, поскольку обжим может пройти тест на тягу, проявляя аномальный профиль силы, сигнализирующий о зарождающемся износе инструмента.
● Ethernet-связь с протоколом UDP для интеграции PLC/MES
В отличие от систем мониторинга, которые используют USB-сеть для многокомпонентной агрегации данных, EW-2565 общается по стандартному Ethernet с использованием протокола UDP — что позволяет напрямую интегрироваться в существующую сетевую инфраструктуру завода и системы передачи данных качества PLC/MES без выделенного мониторингового ПК. Это предпочтительная конфигурация для автомобильных предприятий первого уровня, объединяющих данные качества кримпирования в централизованную систему выполнения производства наряду с другими сенсорами на производственной линии.
● 5 входов триггера с автоматическим отключением нажатия при неисправности
EW-2565 обеспечивает 5 входов триггера и функцию сброса сигнала тревоги, при этом исходный сигнал может быть подключён напрямую как вход сигнала отключения (педаль ноги) при полуавтоматическом обжимном нажатии. Когда цикл обжима выходит за рамки эталонного допуска, EW-2565 может автоматически прервать цикл нажатия — не давая оператору создать второй дефектный обжим до подтверждения сигнала тревоги. Эта функция замкнутого блокировки является значительным преимуществом для безопасности и качества по сравнению с системами мониторинга, которые фиксируют дефекты только без управления прессом.
● Конфигурация на 1 или 2 канала — EW-2565-1 / EW-2565-2
EW-2565-1 контролирует одну обжимную станцию; EW-2565-2 одновременно контролирует две станции из одного блока — что полезно для машин с двойной головкой обжима или соседних одноголовочных прессов, разделяющих одну точку интеграции мониторинга и ПЛК. Обе конфигурации имеют одинаковые характеристики связи, ввода и питания. Диапазон применения
Интегрированный с интегрированной системой PLC/MES контроля качества автомобильной системы Tier 1
Производители автомобильных жгутов, эксплуатирующие централизованные производственные системы, требуют, чтобы данные качества обрабатывания поступали напрямую в существующую сетевую инфраструктуру завода для управления OEE и мониторинга дефектов в реальном времени. Связь EW-2565 Ethernet/UDP интегрируется без выделенного USB-мониторингового ПК, напрямую вписываясь в производственные архитектуры, соответствующие IATF 16949, уже построенные на основе стандартных промышленных протоколов Ethernet.
Применение полуавтоматических предохранительных блокировок пресса
Жимы для обжима на столе, работающие на педаль ноги, получают преимущество от выхода сигнала отключения EW-2565, который автоматически останавливает цикл нажатия, если обжим выходит за пределы эталонного допуска — не позволяя оператору завершить второй дефектный цикл до проверки неисправности. Эта функция блокировки особенно ценна для полуавтоматических прессов с ручной подачей, где внимание оператора может быть разделено между позиционированием проводов и контролем качества.
Мониторинг качества машины с двойной головкой для обжима
Машины для обжима с двумя клеммами, которые одновременно обжимают оба конца провода, требуют независимой проверки качества на каждой станции обжима. Двухканальная конфигурация EW-2565-2 контролирует обе кримп-глужения с одного блока, обеспечивая сравнение кривых по каналам и обнаружение неисправностей без удвоения оборудования мониторинга.
Многопечатные производственные цехи с централизованным сбором данных
Производственные цехи, использующие несколько обжимных прессов, отчитывающихся в центральную базу данных качества, выигрывают от сетевой архитектуры EW-2565, которая более естественно масштабируется со стандартной Ethernet-инфраструктурой (коммутаторы, VLAN), чем с точка-точками USB-соединениями, когда количество прессов превышает возможности одного мониторингового ПК.
