Особенности
● Твердотельные ультразвуковые соединения: без пайки, без искры, без дыма

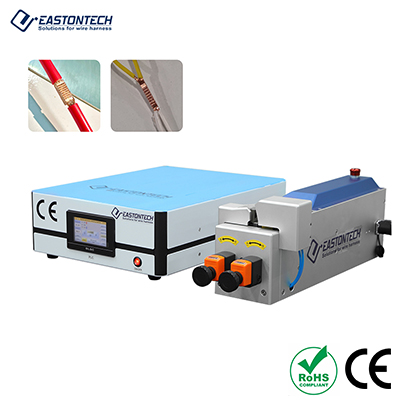

EW-6030 соединяет медные проводники, преобразуя электрическую энергию 20 кГц в механическую вибрацию, которая генерирует локальное тепло трения на границе проводов — достаточное для пластификации и сплавления медных жилей без достижения полной температуры плавления. В результате получается твердотельная молекулярная связь с нулевым контактным сопротивлением и без побочных продуктов окисления. Не требуется пайка, флюс, открытое пламя или извлечение паров, что делает её безопасной для использования в закрытых монтажных помещениях.
● Автоматическое отслеживание частоты через изменения сонотрода
Система управления непрерывно отслеживает резонансную частоту сонотрода и регулирует частоту движения в реальном времени — то есть при смене или износе сварочной глужения не требуется ручная перекалибровка частоты. Это устраняет время установки и профессионализм оператора, обычно необходимые при замене оборудования на традиционных ультразвуковых сварочных аппаратах, и обеспечивает равномерную подачу энергии сварки на всех площадях 0,5–15 мм².
● Точное линейное руководство для согласованной геометрии сварки
Движение наковальни управляется точной линейной направляющей направляющей, обеспечивающей параллельность сонотрода и наковальни на протяжении всего хода сварки. Это предотвращает вспышку краёв и неправильную геометрию поперечного сечения, возникающую из-за бокового движения наковальни.
● Отображение параметров в реальном времени и стабильная мощность
Сварочный ток, накопленное время использования, выходная мощность и амплитуда отображаются в реальном времени на панели управления. Блок питания поддерживает стабильный выход во время колебаний напряжения в сети — предотвращая недоэнергетические сварные швы, возникающие из-за кратковременного проседания напряжения на производственных площадках, общих с оборудованием для сварки или HVAC. Диапазон применения
● Автомобильное склеивание жгутов проводов
Соединения в жгутах кузова, двигателя и шасси требуют постоянного тягового усилия и низкого сопротивления контакту на протяжении миллионов производственных циклов. Ультразвуковая сварка соответствует обеим требованиям без остатков потока, риска холодного соединения или скорости переработки, связанных с паянием олова на медных жгутах.
● Кабель аккумулятора EV и сборка жгута высокого напряжения
Высокотоковые кабели аккумуляторных блоков, соединения элементов и сцепки высоковольтных жгутов в электромобилях требуют соединений с минимальным сопротивлением и отсутствием загрязнения органическим потоком, близким к химии аккумуляторов. Процесс EW-6030 без потока и искры совместим с условиями сборки аккумуляторных блоков электромобилей, где пайка запрещена.
● Промышленные жгуты проводов и проводка шкафа управления
Многожильные склеивания медных проводов в промышленной машинной проводке и жгуте панелей управления выигрывают благодаря способности ультразвуковой сварки объединять свободные пучки в цельный сварной блок — улучшая целостность соединения и устраняя повреждения при распространении жил, которые могут испытывать обжимные соединители при вибрациях.
● Проводка бытовой техники и потребительской электроники
Удлинители выводов мотора, соединения нагревательных элементов и соединения проводов для печатных плат в производстве техники используют медный провод AWG18–AWG14 / 0,75–2,5 мм² — в пределах рабочего диапазона EW-6030 0,5–15 мм² — где стандартом является компактный, недорогой, безпаяльный соединение.
● Аэрокосмическая и оборонная проводка
Ремонт и монтаж жгутов проводов в условиях проводки MIL-SPEC всё чаще требуют ультразвуковой сварки вместо пайки для медных склеек, из-за отсутствия остатков потока (который может вызвать длительную коррозию в герметичных полостях) и способности соответствовать требованиям AS23053 изоляционных втулок после сварки.
