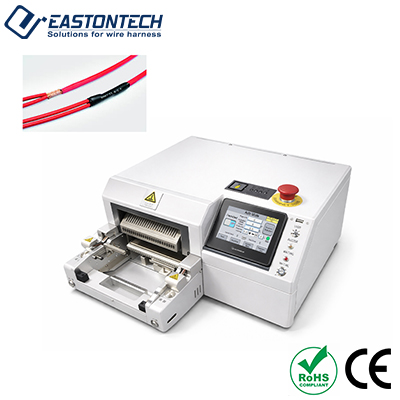

Двухсекторная термоусадочная станок (трубка<20 мм) EW-19P

Описание

Особенности

Поршневой термоусадочный станок EW-19P обеспечивает стабильное, плоское усадку труб на жгутах проводов с трубками диаметром до 20 мм и длиной 105 мм — снижая нагрузку оператора, минимизируя переработку и сохраняя компактный производственный объём.

● Равномерный профиль усадки по всей длине трубы

Поршневой нагревательный панель проходит весь пролёт термоусадочной трубки в каждом цикле, подвергая каждую секцию прямому излучающему теплу, а не полагаясь на проводимость из фиксированной точки. В результате получается компактный, плоский термоусадочный профиль без подъёмных краёв и неравномерного распределения клея — что соответствует характеру для полиолефинов, двухстенных клеевых труб и термоусадочных трубок из ПВХ.

● Быстрая термическая рекуперация для массового производства жгутов проводов

При нагревающей мощности 650 Вт и максимальной температуре 620°C нагревательный модуль быстро достигает заданной температуры и восстанавливается между циклами без длительных простоев. Время цикла остаётся предсказуемым при непрерывной сборке жгута проводов без ручного вмешательства температуры.

● Чистое отделение после охлаждения — отсутствие сцепления шлейки

После завершения цикла термоусадочного цикла синхронизация обеспечивает полный фиксационный вкладыш клея до освобождения жгута. Готовые сборки отделяются чисто, не прилипая друг к другу или к креплению, что устраняет распространённый источник переработки в термоусадочных трубках с клеевой подкладкой.

● Двойная мощность с управлением процессами на сенсорном экране

Один или два жгута проводов могут обрабатываться одновременно в одном термоусадочном цикле, удваивая эффективный выход на машину без дополнительной площади на посте. Все параметры — установленная температура, время задержки и цикл — настраиваются через сенсорный экран с защищённой паролем панелью администратора для предотвращения несанкционированных изменений в квалифицированных производственных настройках. Диапазон применения

Автомобильное уплотнение разъёма проводных жгутов (IATF 16949)

Этот EW-19P используется в автомобильном производстве жгутов проводов для нанесения двухстенных термоусадочных втулок с клеевой подкладкой на узлы задней панели соединителей и отдельных уплотнений клемм на конце провода, где для обеспечения целостности уплотнения IP67/IP68 в электронике, днище и проводке силового агрегата необходимы постоянная температура активации клея и полный круговой усадка.

Промышленная защита концов проводных жгутов

EW-19P используется в промышленной проводке панелей и станках для нанесения полиолефиновых термоусадочных колпаков, втулок для снятия напряжения и идентификационных маркеров в точках окончания жгута проводов, где механизм возвратного нагрева обеспечивает стабильную усадку на длинах трубок до 105 мм, что требует многократных перестановок с помощью ручного теплового пистолета.

Водонепроницаемая сборка кабеля и герметизация соединения

EW-19P используется в производстве водонепроницаемых кабелей для активации термоусадочных труб с клеевой подкладкой в точках входа кабеля на распределительных коробках, датчиках и наружных корпусах соединителей, где максимальная температура 620°C охватывает диапазон активации двухстенных и наполненных гелем высокопроизводительных уплотнительных труб, используемых в уличных и автомобильных приложениях с лицензией IP.

Подготовка концов железнодорожных и аэрокосмических жгутов проводов

EW-19P используется в железнодорожном составе и производстве аэрокосмических жгутов проводов для сертифицированной термоусадочной защиты на точках окончания жгута, при этом возможность ведения данных MES обеспечивает документацию по температуре процесса, необходимую для записей соответствия EN 50343 и AS9100D.
