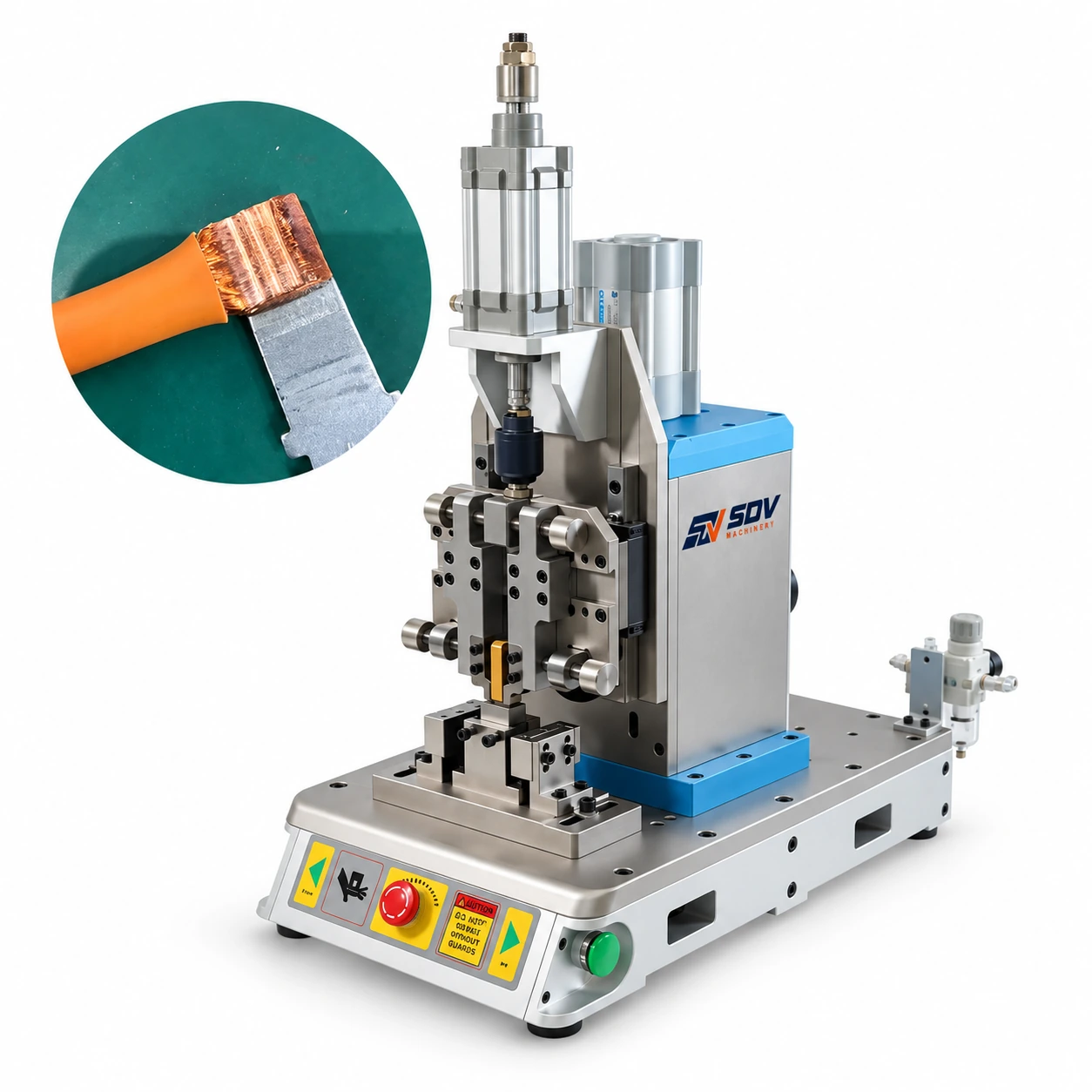

अल्ट्रासोनिक टर्मिनल वेल्डिंग मशीन (4-50 मिमी²/20KHz) EW-6080

विवरण

विशेषता

● कॉपर और एल्यूमीनियम वायर-टू-टर्मिनल बॉन्डिंग - कोई सोल्डर या फ्लक्स नहीं

EW-6080 वायर-टर्मिनल इंटरफ़ेस पर 20KHz विद्युत ऊर्जा को स्थानीयकृत यांत्रिक कंपन में परिवर्तित करके तार कंडक्टरों को टर्मिनल लग्स में बांधता है, जिससे पूर्ण पिघल तापमान तक पहुंचने के बिना संपर्क सतहों को फ्यूज करने के लिए पर्याप्त घर्षण गर्मी उत्पन्न होती है। परिणामी ठोस-अवस्था बंधन में लगभग शून्य संपर्क प्रतिरोध होता है और कोई प्रवाह अवशेष नहीं होता है - संक्षारण जोखिम और इन्सुलेशन संदूषण को समाप्त करना जो सोल्डर टर्मिनल कनेक्शन सीलबंद या संलग्न कनेक्टर वातावरण में पेश कर सकते हैं।

● 4-50 मिमी² के लिए तीन पावर ग्रेड - जिसमें 380V भारी केबल शामिल है

तीन-मॉडल रेंज में मिड-रेंज पावर केबल (4-16mm², 3,000W, 220V), मध्यम-भारी पावर फीड (4-25mm², 4,000W, 220V), और भारी केबल टर्मिनेशन (6-50mm², 6,500W, 380V) शामिल हैं। EW-6080-2 की 380V तीन-चरण आपूर्ति 50 मिमी² एल्यूमीनियम केबल के लिए आवश्यक निरंतर वेल्डिंग ऊर्जा प्रदान करती है - जहां बड़े एल्यूमीनियम कंडक्टरों की उच्च तापीय चालकता एकल-चरण 220V सिस्टम की तुलना में उच्च निरंतर शक्ति की मांग करती है, जो इस क्रॉस-सेक्शन पर बनाए रख सकते हैं।

● तांबे और एल्यूमीनियम कंडक्टर और टर्मिनलों दोनों के साथ संगत

एक ही अल्ट्रासोनिक वेल्डिंग प्रक्रिया कॉपर-टू-कॉपर, एल्यूमीनियम-टू-एल्यूमीनियम, और कॉपर-टू-एल्यूमीनियम संयोजनों को बांड करती है - ईवी बैटरी सिस्टम में उपयोग की जाने वाली मिश्रित-सामग्री टर्मिनल असेंबलियों को समायोजित करती है जहां एल्यूमीनियम कंडक्टर केबल बसबार कनेक्शन पर कॉपर टर्मिनल लग्स में समाप्त होते हैं। एक ही क्रॉस-सेक्शन रेंज के भीतर कंडक्टर सामग्री संयोजनों के बीच कोई प्रक्रिया पैरामीटर परिवर्तन या टूलींग स्वैप की आवश्यकता नहीं है।

आवेदन रेंज

● ईवी बैटरी केबल और हाई-वोल्टेज हार्नेस समाप्ति

बैटरी पैक इंटरकनेक्ट केबल और इलेक्ट्रिक वाहनों में एचवी हार्नेस मुख्य कंडक्टर बड़े क्रॉस-सेक्शन तांबे और एल्यूमीनियम केबल (10-50 मिमी²) का उपयोग करते हैं जो तांबे या एल्यूमीनियम संपीड़न लग्स में समाप्त होते हैं। अल्ट्रासोनिक वेल्डिंग इन क्रॉस-सेक्शन पर एक फ्लक्स-फ्री, स्पार्क-फ्री बॉन्ड का उत्पादन करता है जो ईवी बैटरी सिस्टम की सफाई आवश्यकताओं को पूरा करता है जहां बैटरी रसायन विज्ञान के पास सोल्डर फ्लक्स संदूषण निषिद्ध है।

● बिजली वितरण और स्विचगियर केबल लग असेंबली

एमवी/एलवी स्विचगियर, ट्रांसफार्मर सेकेंडरी कनेक्शन और औद्योगिक मोटर फीड के लिए मुख्य वितरण केबल (16-50 मिमी²) को केबल अंत तैयारी चरण में विश्वसनीय, कम-प्रतिरोध कंडक्टर-टू-लग बॉन्ड की आवश्यकता होती है। EW-6080-2 की 6,500W क्षमता स्विचगियर असेंबली लाइनों के लिए आवश्यक उत्पादन दरों पर 50 मिमी² केबल समाप्ति की निरंतर ऊर्जा मांग को संभालती है।

● नवीकरणीय ऊर्जा और ईवी चार्जिंग बुनियादी ढांचा

सौर पीवी स्ट्रिंग केबल, पवन टरबाइन जनरेटर केबल, और ईवी चार्जिंग स्टेशन मुख्य पावर फीड 16-50 मिमी² एल्यूमीनियम या तांबे के कंडक्टर का उपयोग करते हैं जहां लगातार टर्मिनल बॉन्ड गुणवत्ता सीधे सिस्टम दक्षता और दीर्घकालिक कनेक्शन विश्वसनीयता को प्रभावित करती है। EW-6080 श्रृंखला के तीन पावर ग्रेड पूर्ण नवीकरणीय ऊर्जा केबल रेंज में उपयोग किए जाने वाले केबल क्रॉस-सेक्शन से मेल खाते हैं।

● ऑटोमोटिव बॉडी और पावरट्रेन ग्राउंड और पावर कनेक्शन

पारंपरिक और हाइब्रिड वाहनों में बैटरी ग्राउंड केबल, बिजली वितरण बॉक्स फ़ीड और स्टार्टर मोटर केबल संपीड़ित लग समाप्ति के साथ 16-35 मिमी² तांबे के केबल का उपयोग करते हैं। अल्ट्रासोनिक वेल्डिंग crimping बल भिन्नता है कि इन सुरक्षा-महत्वपूर्ण कनेक्शन पर ठंड समेटना विफलताओं का कारण बनता है समाप्त हो जाता है, एक आयामी सुसंगत बंधन है कि पूर्ण उत्पादन बैच भर में पुल-बल और प्रतिरोध परीक्षण से गुजरता है का उत्पादन करता है।
