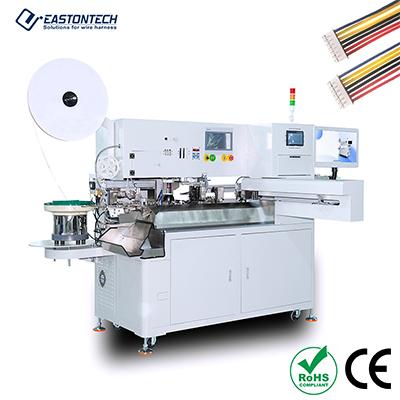

पूरी तरह से स्वचालित आवास प्रविष्टि और टिनिंग मशीन EW-9355

विशेष विवरण

को गढ़ना

EW-9355

समारोह

ए-एंड: स्ट्रिपिंग, टिनिंग

बी-एंड

स्ट्रिपिंग, क्रिम्पिंग, सीसीडी डिटेक्शन, शेल पेनेट्रेशन

प्रसंस्करण रेंज

AWG18-AWG24 या AWG24-AWG30, तार के 8 रंगों तक का एक साथ उपयोग किया जा सकता है

प्रसंस्करण लंबाई (खोल प्रवेश के बाद उजागर तार की लंबाई)

980 मिमी≧एल≧40 मिमी (कृपया विशेष जरूरतों के लिए ऑन-ड्यूटी विक्रेता से संपर्क करें)

काटने की सटीकता

0.5 मिमी + काटने की लंबाई * 0.2%

स्ट्रिपिंग लंबाई

ए-एंड मैक्स 10.0 मिमी बी-एंड मैक्स 6.0 मिमी

मुड़ तार की लंबाई

3 मिमी -10 मिमी

समेटने की क्षमता

2टी

पिन की अधिकतम संख्या

प्रति पंक्ति 20 छेद, अधिकतम 3 पंक्तियाँ

रंगों की अधिकतम संख्या

8 रंग (अधिक रंग अनुकूलित किए जा सकते हैं)

खोल का आकार

अधिकतम: 40 * 21 * 18 (प्लास्टिक खोल में छेद की शीर्ष पंक्ति की केंद्र ऊंचाई अधिकतम 14.5 है) न्यूनतम: 5 * 6 * 3 रिक्ति 1.0-4.2 मिमी

अधिकतम परिचालन गति

जब गोंद लाइन की लंबाई 200 से कम होती है, तो प्रति टुकड़ा 1.7 सेकंड (तैयार उत्पाद पूरा होने के बाद, स्वचालित शेल परिवर्तन और लोडिंग समय 0.6S है, और विशिष्ट उत्पादन क्षमता में उतार-चढ़ाव होगा और विभिन्न सामग्रियों और आवश्यकताओं के अनुसार घटता जाएगा)

डिटेक्शन डिवाइस

टर्मिनल उपस्थिति सीसीडी, टर्मिनल उपस्थिति, प्लग शेल बैक पुल डिटेक्शन, रबर सीट उपस्थिति, उत्पादन दोष दर निर्धारित की जा सकती है

मानक घटक

8-अक्ष रील-लोडिंग यूनिवर्सल वायर फीडिंग मशीन

स्‍टैंडर्ड

एकल-चैनल टर्मिनल दबाव निगरानी

अतिरिक्त जानकारी

सिंगल-लेंस सीसीडी दृश्य निरीक्षण

बिजली की आपूर्ति

220V/110V, 50Hz/60Hz

अधिकतम शक्ति

4.8 किलोवाट

हवा का दबाव

0.4-0.6 एमपीए

मशीन का वजन

लगभग 750 किग्रा

आयाम

2200L * 1650W * 1850H (वायर फीडिंग मशीन और वाइब्रेशन प्लेट को छोड़कर, गैर-मानक मशीन का आकार वास्तविक मशीन के अधीन होगा)

लोड हो रहा है विधि

कंपन प्लेट स्वचालित रूप से प्लास्टिक के खोल को खिलाती है, वायर फीडर स्वचालित रूप से तार को खिलाता है, और मोटर स्वचालित रूप से टिन के तार और टिन के पानी को खिलाती है
