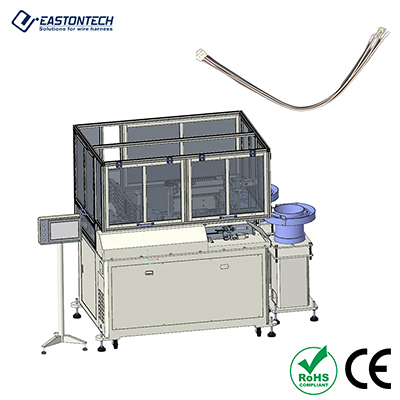

जंप वायर आईडीसी पियर्सिंग और क्रिम्पिंग मशीन यू-टाइप EW-9685

चयनित विकल्प का मूल्यअनुरोध पर
डिलिवरी विकल्प

विवरण

विशेषता

● वायर फीडिंग संरचना। कई तार हार्नेस की लंबाई को नियंत्रित करने के लिए जिम्मेदार।

● संदेश संरचना। तारों को वायर फीडिंग संरचना से खिलाया जाता है और लीड स्क्रू द्वारा अगले कटिंग स्टेशन तक ले जाया जाता है।

● एकीकृत भेदी और क्रिम्पिंग संरचना। इसमें पियर्सिंग और क्रिम्पिंग, कॉर्नर कटिंग और पोजिशनिंग शामिल है।

● काटने की संरचना। दोनों सिरों पर तार हार्नेस को काटने और अलग करने के लिए जिम्मेदार।

विशेष विवरण

को गढ़ना
EW-9685
लागू वायर रेंज
एडब्ल्यूजी#28~एडब्ल्यूजी#14
क्रिम्पिंग मशीन
मित्सुबिशी सर्वो स्क्रू क्रिम्पिंग विधि
मोटर
मित्सुबिशी सर्वो मोटर
सिलिंडर
एयरटैक (ताइवान), एसएमसी
सेंसर
चिया-चुन (ताइवान), पैनासोनिक, ओमरोन
स्लाइड रेल स्क्रू
HIWIN (ताइवान)
वायर फीडिंग विधि
यू-आकार का तार खिला
तार प्रसंस्करण लंबाई
300 मिमी ~ 9999999 मिमी
क्रिम्पिंग क्षमता
2टी
क्रिम्पिंग डाई
ओटीपी प्रकार क्षैतिज फ़ीड मर जाते हैं
उत्पादन क्षमता
500 (सेट)/घंटा (300 मिमी तार)
पता लगाने के कार्य
लापता तार का पता लगाना, टर्मिनल उपस्थिति/अनुपस्थिति, टर्मिनल दबाव का पता लगाना (वैकल्पिक), दृश्य निरीक्षण (वैकल्पिक)।
विधानसभा विधि
अनुक्रमिक पंचर
हवा का दबाव
0.5 ~ 0.7 एमपीए
बिजली की आपूर्ति
220 वी
आयाम
1600W x 3000D
वजन
800 किग्रा
