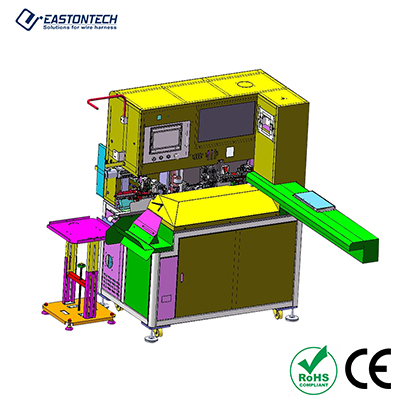

पूरी तरह से स्वचालित सिंगल-हेड क्रिम्पिंग, टिन-डिपिंग और इंसर्शन मशीन EW-9940

विशेष विवरण

को गढ़ना

EW-9940

बिजली की आपूर्ति

एसी 220 वी

अधिकतम शक्ति

4.8 किलोवाट

हवा का दबाव

0.4–0.6 एमपीए

मशीन का वजन

लगभग 750 किग्रा

आयाम

1500 (एल) x 2200 (डब्ल्यू) x 1850 (एच) मिमी

खिलाने की विधि

स्वचालित आवास खिला के लिए थरथानेवाला कटोरा; स्वचालित तार खिलाने के लिए वायर फीडर; स्वचालित सोल्डर वायर/सोल्डर पेस्ट फीडिंग के लिए मोटर चालित प्रणाली

कार्य

अंत ए: स्ट्रिपिंग, टिन डिपिंग; अंत बी: स्ट्रिपिंग, संयुक्त crimping, सीसीडी निरीक्षण, आवास सम्मिलन

प्रसंस्करण रेंज

एडब्ल्यूजी 18-24 या एडब्ल्यूजी 24-30; 8 तार रंगों तक के एक साथ प्रसंस्करण का समर्थन करता है

प्रसंस्करण लंबाई

40 मिमी ≤ एल ≤ 1480 मिमी

काटने की परिशुद्धता

0.5 मिमी + (काटने की लंबाई × 0.2%)

स्ट्रिपिंग लंबाई

अंत ए: अधिकतम 10.0 मिमी; अंत बी: अधिकतम 6.0 मिमी

टिन डिपिंग लंबाई

0 मिमी-10 मिमी

समेटने वाला बल

2 टन

अधिकतम पिन गणना

20 छेदों की एकल पंक्ति; अधिकतम 3 पंक्तियाँ

रंगों की अधिकतम संख्या

10 रंग (अधिक रंगों के लिए अनुकूलन आवश्यक)

आवास आयाम अधिकतम

40×21×18 मिमी (शीर्ष-पंक्ति छेद की अधिकतम केंद्र ऊंचाई: 14.5 मिमी); न्यूनतम: 5×6×3 मिमी; पिच: 1.0-4.2 मिमी

अधिकतम परिचालन गति

1.8 सेकंड/पिन (तार की लंबाई < 200 मिमी के लिए)
