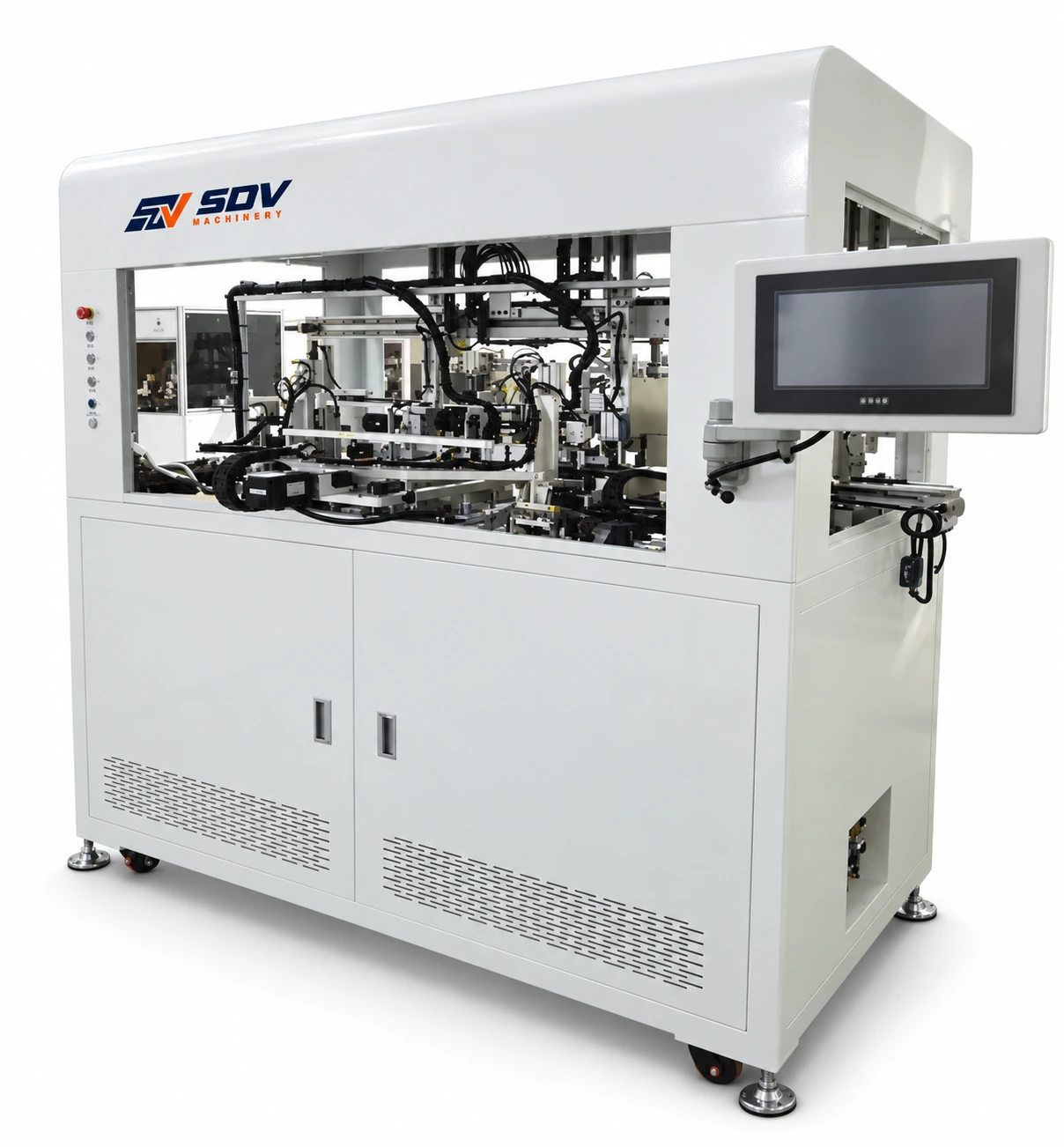

बटरफ्लाई वाइंडिंग विधि के साथ पूरी तरह से स्वचालित वाइंडिंग मशीन GWA-70HD

परिचालन सिद्धांत: मशीन उत्पाद निर्माण के दौरान छह अक्षों (एक्स, वाई, जेड, ए, बी और सी) के साथ आवश्यक आंदोलनों को परिभाषित करने के लिए कंप्यूटर संख्यात्मक नियंत्रण (सीएनसी) प्रोग्रामिंग को नियोजित करती है। इन गतिविधियों को डेटा आउटपुट के माध्यम से उच्च-सटीक सर्वो मोटर्स द्वारा निष्पादित किया जाता है। छीलने वाली मशीनों, सोल्डरिंग ओवन और फ्लक्स डिस्पेंसर जैसे सहायक उपकरणों को एकीकृत करके, सिस्टम उत्पाद छीलने, सोल्डरिंग और पैर मोड़ने के लिए एक-चरणीय प्रक्रियाओं को सक्षम बनाता है। यह कॉन्फ़िगरेशन स्वचालित उत्पादन, बढ़ी हुई दक्षता और गुणवत्ता आश्वासन के लिए ग्राहकों की मांगों को पूरा करता है। मुख्य तकनीकी पैरामीटर: वाइंडिंग का व्यास 0.2 ~ 2.0 मिमी (तांबे का तार), ≤ फ्लैट तार 5 वर्ग, चौड़ाई और मोटाई 5/1 गोइंग 5 किलोवाट / एकल-चरण 220V कार्यशील वायु दबाव 0.4 ~ 0.8mpa/सेमी अधिकतम केबल लंबाई 42 मिमी अधिकतम वाइंडिंग मोड़ 999T उत्पाद का आकार A〔Tap〕, E2〔Tap〕, D〔टैप〕, K〔टैप〕, सिंगल-लेयर, मल्टी-लेयर टॉर्शन स्प्रिंग/कॉइल...

● वाइंडिंग एरर अलार्म और लाइन ब्लॉकिंग अलार्म। ●दोहरी-अक्ष उच्च-शक्ति पे-ऑफ डिवाइस: अधिकतम भार क्षमता 100 किग्रा/अक्ष। ● तार व्यास की लागू सीमा 20 मिमी 2 ● स्वचालित सार्वभौमिक डाउनलोड संरचना के भीतर है। ●स्वचालित फीडिंग तंत्र: पूरी तरह से स्वचालित फीडिंग, पकड़ में न आने वाली सामग्रियों के लिए अलार्म फ़ंक्शन, मानकों को पूरा न करने वाली सामग्रियों के लिए अलार्म फ़ंक्शन, और सामग्री त्रुटियों के लिए अलार्म फ़ंक्शन। ● वायु दाब 0.6 एमपीए का उपयोग करें इलेक्ट्रिक वोल्टेज ： 220V/50Hz पावर दर ： 1300W मशीन का आकार ： 2500 × 700 × 1650 मिमी उपकरण वजन ： 300 KG ● उत्पादों की दोषपूर्ण दर तीन हजारवें हिस्से से कम है। ●मानव-मशीन इंटरफ़ेस, स्वचालित दोष संकेत, और समस्या निवारण में 5 मिनट से कम समय लगता है। ●मूर्ख-जैसा मॉड्यूलर मोल्डिंग डिज़ाइन, मॉडल बदलते समय कोई डिबगिंग की आवश्यकता नहीं होती है, और स्विच 30 मिनट के भीतर पूरा किया जा सकता है। ●सिंगल-हेड लाइन बदलने का समय प्रभावी ढंग से नियंत्रित किया जाता है...

GWPC-870 SQ/UC स्वचालित फ्लैट तांबे के तार ऊर्ध्वाधर घुमावदार मशीन स्वचालित फ्लैट तांबे के तार ऊर्ध्वाधर घुमावदार मशीन का उपयोग ऊर्ध्वाधर स्पूल या रील पर तांबे के तारों को घुमाने के लिए किया जाता है, और यह विद्युत घटकों के निर्माण के लिए एक आवश्यक उपकरण है। मशीन का उपयोग करना आसान है और इसके लिए न्यूनतम उपयोगकर्ता भागीदारी की आवश्यकता होती है, जो इसे किसी भी सेटिंग में एक विश्वसनीय और कुशल उपकरण बनाती है। मशीन का उपयोग करने के लिए सबसे पहले यह सुनिश्चित करें कि सभी सुरक्षा सावधानियां बरती गई हैं। ऑपरेटर को सुरक्षात्मक गियर पहनना चाहिए और शुरू करने से पहले सुनिश्चित करना चाहिए कि मशीन अच्छी स्थिति में है।

नाम: फ्लैट वायर वर्टिकल वाइंडिंग मशीन मॉडल: GWPLC-55 अनफोल्डेड वर्किंग साइज लंबाई * चौड़ाई * ऊंचाई 3000*1000*1600 मशीनेबल सेक्शन <10 वर्ग मिलीमीटर मशीन का वजन 550KG सबसे बड़ा पहलू अनुपात 20 गुना से कम (तार की चौड़ाई मोटाई से विभाजित) इनपुट वोल्टेज सिंगल फेज 220V न्यूनतम तार की मोटाई 0.1 मिमी से अधिक, रेटेड पावर 2.9KW अधिकतम तार की मोटाई से कम 2 मिमी ऑपरेटिंग दबाव 0.6≤P≤1.0MPa सीएनसी फ्लैट-वायर वाइंडिंग मशीनें विनिर्माण उद्योग के लिए आवश्यक उपकरण हैं। इन मशीनों को सटीक और कुशल तरीके से विभिन्न सामग्रियों और आकृतियों पर सपाट तारों को लपेटने के लिए डिज़ाइन किया गया है। वे उन व्यवसायों के लिए एक मूल्यवान संपत्ति हैं जिन्हें अपनी उत्पादन प्रक्रियाओं में उच्च स्तर की सटीकता और स्थिरता की आवश्यकता होती है। सीएनसी फ्लैट-वायर वाइंडिंग मशीनों का एक प्रमुख लाभ उनकी बहुमुखी प्रतिभा है। ये मशीनें विभिन्न प्रकार के सपाट तारों को लपेटने में सक्षम हैं...
